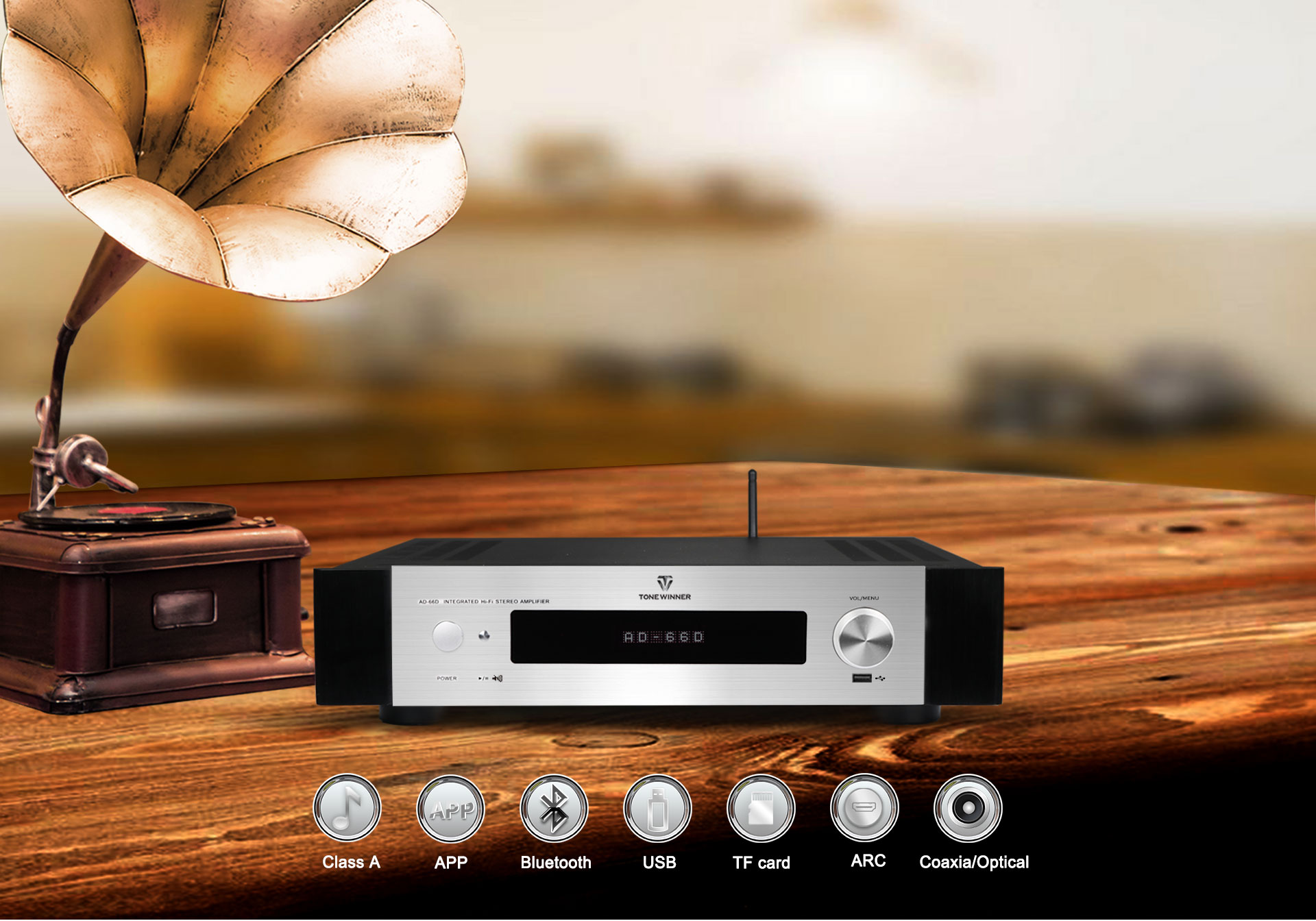

AD-66D क्लास ए हाई-फाई
एकीकृत एम्पलीफायर
AD-66D, AD-66Pro पर आधारित है और इसमें उच्च गुणवत्ता वाला ऑडियो डिकोडर लगा है। यह TF कार्ड, U डिस्क और अन्य उच्च गुणवत्ता वाले संगीत को स्थानीय रूप से चलाने में सक्षम है, साथ ही मोबाइल ऐप से नियंत्रित किया जा सकता है, जिससे इसका संचालन सरल और सुविधाजनक हो जाता है। इसमें एक पेशेवर उच्च गुणवत्ता वाला ऑडियो डिकोडिंग चिप अंतर्निहित है, जिससे यह उच्च निष्ठा और कम विरूपण वाला एक हाई-फाई पावर एम्पलीफायर बन जाता है, जो उत्कृष्ट संगीत प्रदर्शन प्रदान करता है। चीन के शीर्ष 10 ऑडियो ब्रांडों में से एक, Tonewinner को ध्वनिक उत्पादों के डिजाइन और निर्माण में 30 से अधिक वर्षों का अनुभव है। एक मूल आपूर्तिकर्ता के रूप में, Tonewinner दुनिया भर के वितरकों, भागीदारों और ग्राहकों का हार्दिक स्वागत करता है।
नमूना
AD-66Dचैनल
2शक्ति
2*85Wगिनीकृमि
12.3KG
AD-66D क्लास ए हाई-फाई
एकीकृत एम्पलीफायर

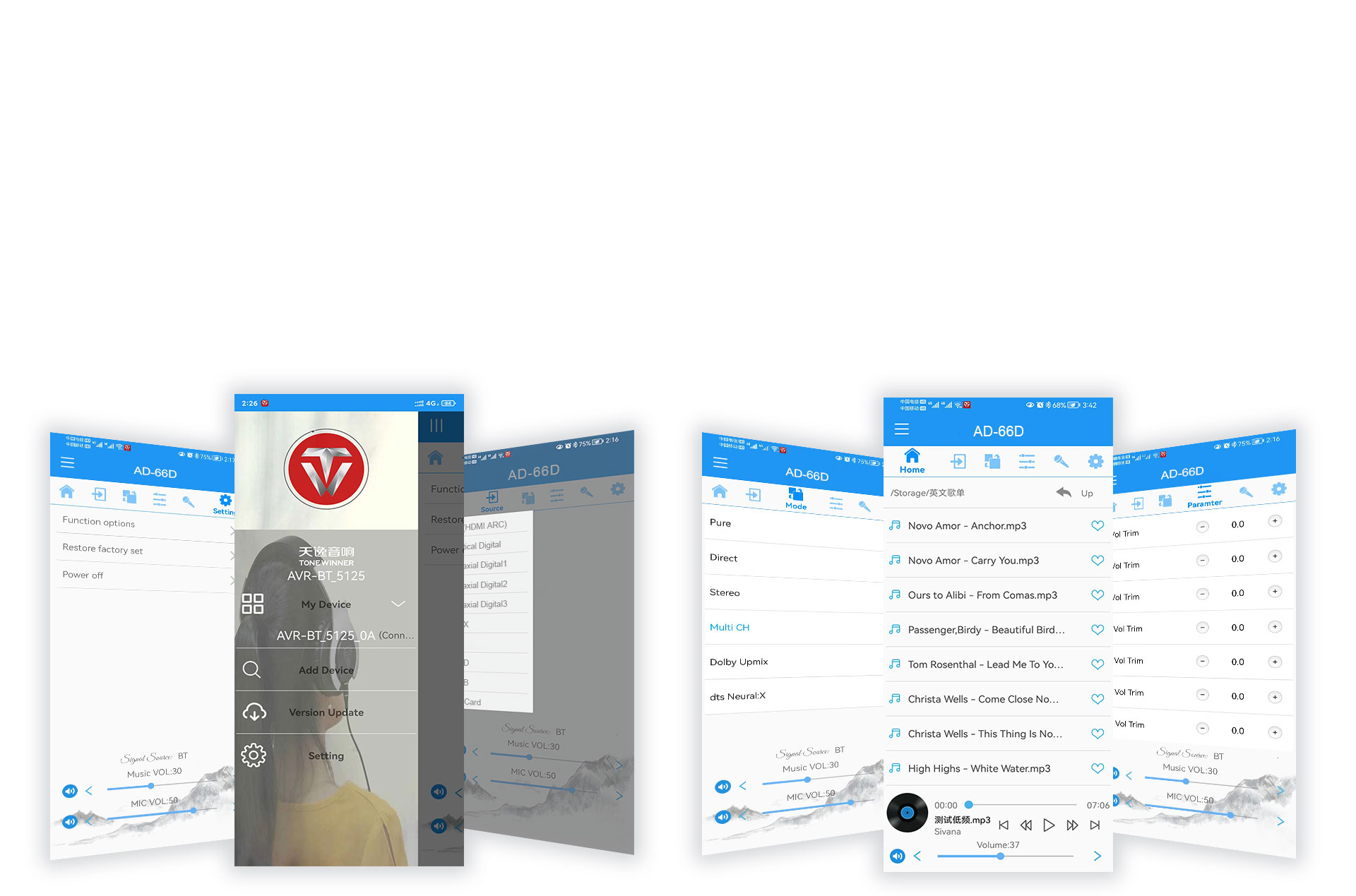

मूल स्मार्टफोन ऐप
अपने ध्वनि स्रोतों का आनंद लें। दूरस्थ, फिर भी सुकून देने वाला।

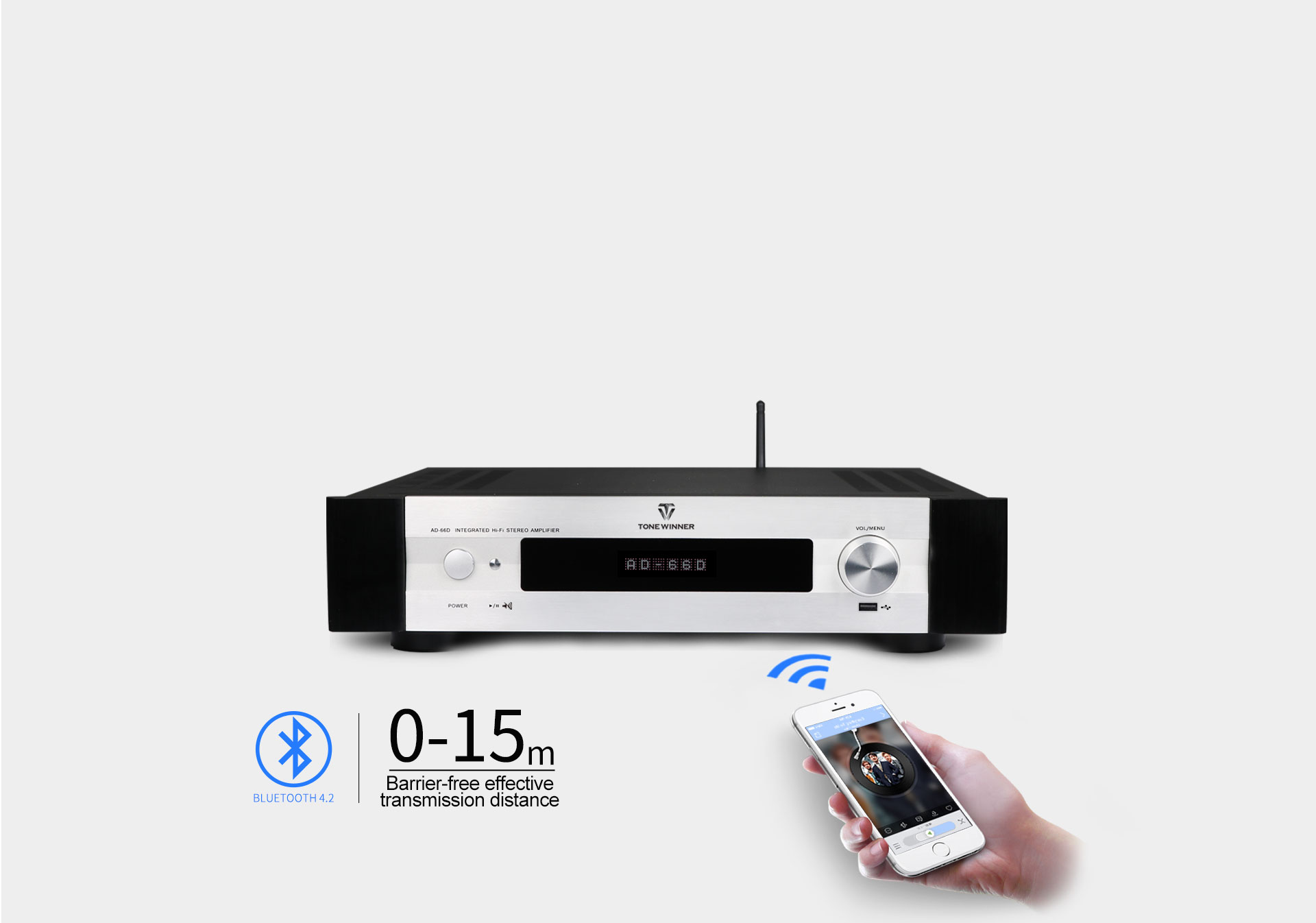

वायरलेस आनंद का और भी अधिक अनुभव
वायरलेस कनेक्शन, वायरलेस स्वतंत्रता

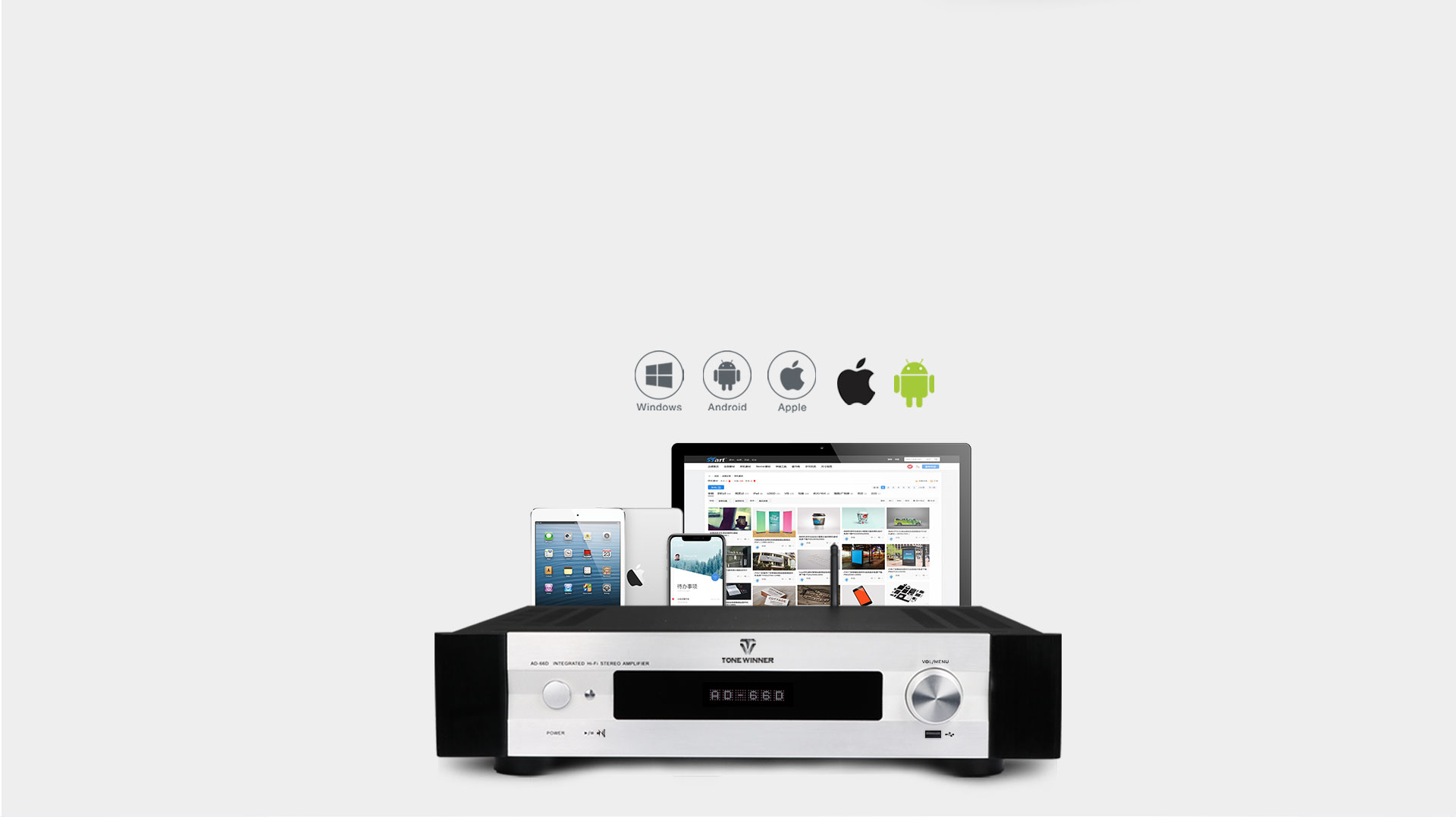

इसे निम्नलिखित उपकरणों से जोड़ा जा सकता है:
मोबाइल फोन, पीसी, लैपटॉप और आईपैड

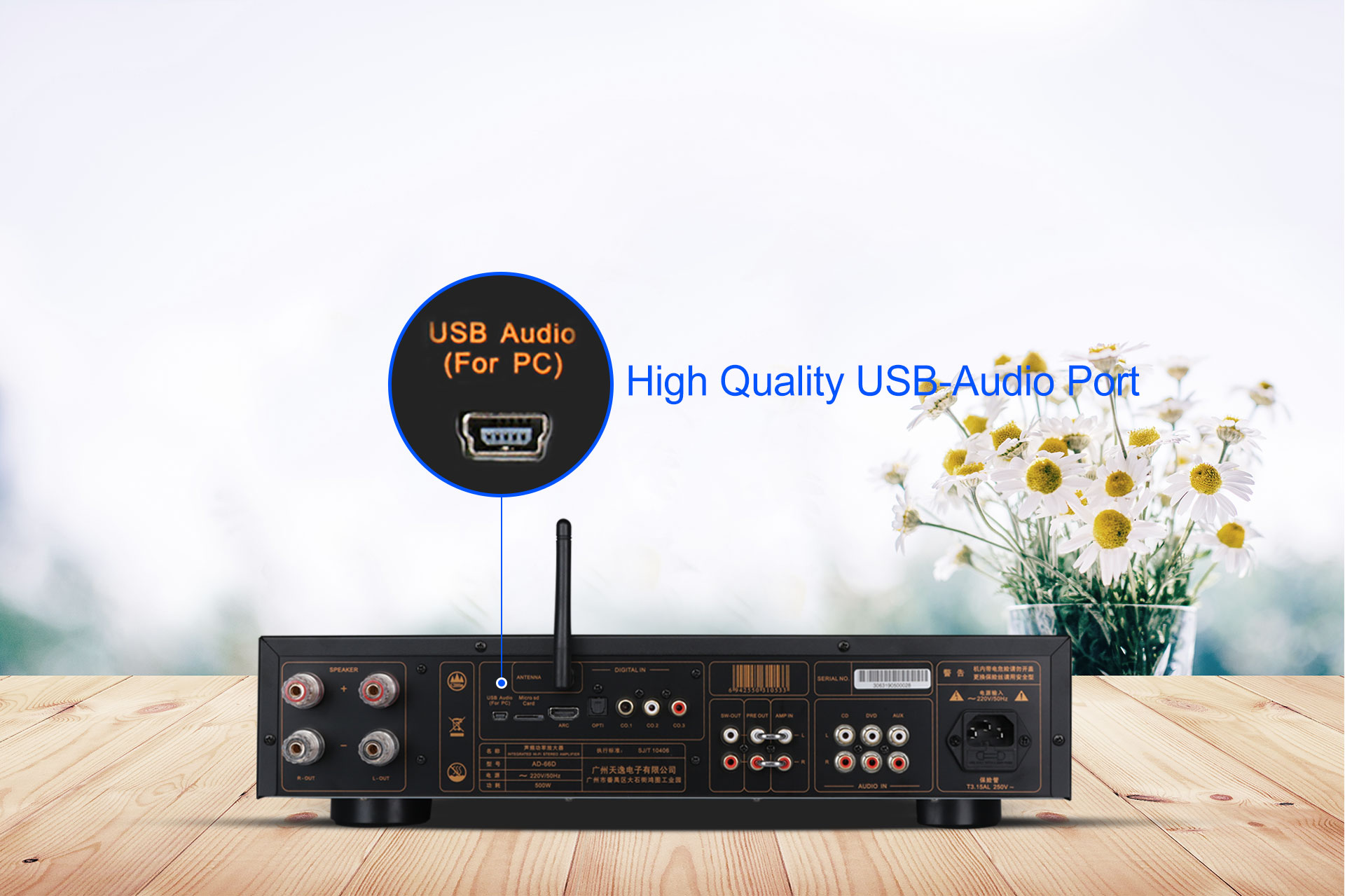

128G USB डिस्क को सपोर्ट करता है और दोषरहित ध्वनि के लिए TF कार्ड
समझौताहीन श्रवण
यह निम्नलिखित ऑडियो फॉर्मेट को सपोर्ट करता है:
WAV, FLAC और APE फॉर्मेट में उपलब्ध हैं।
ध्वनि की हानि रहित गुणवत्ता, बेजोड़ सुकून।
अपने टिम्बर पर्स्यू से मिलें

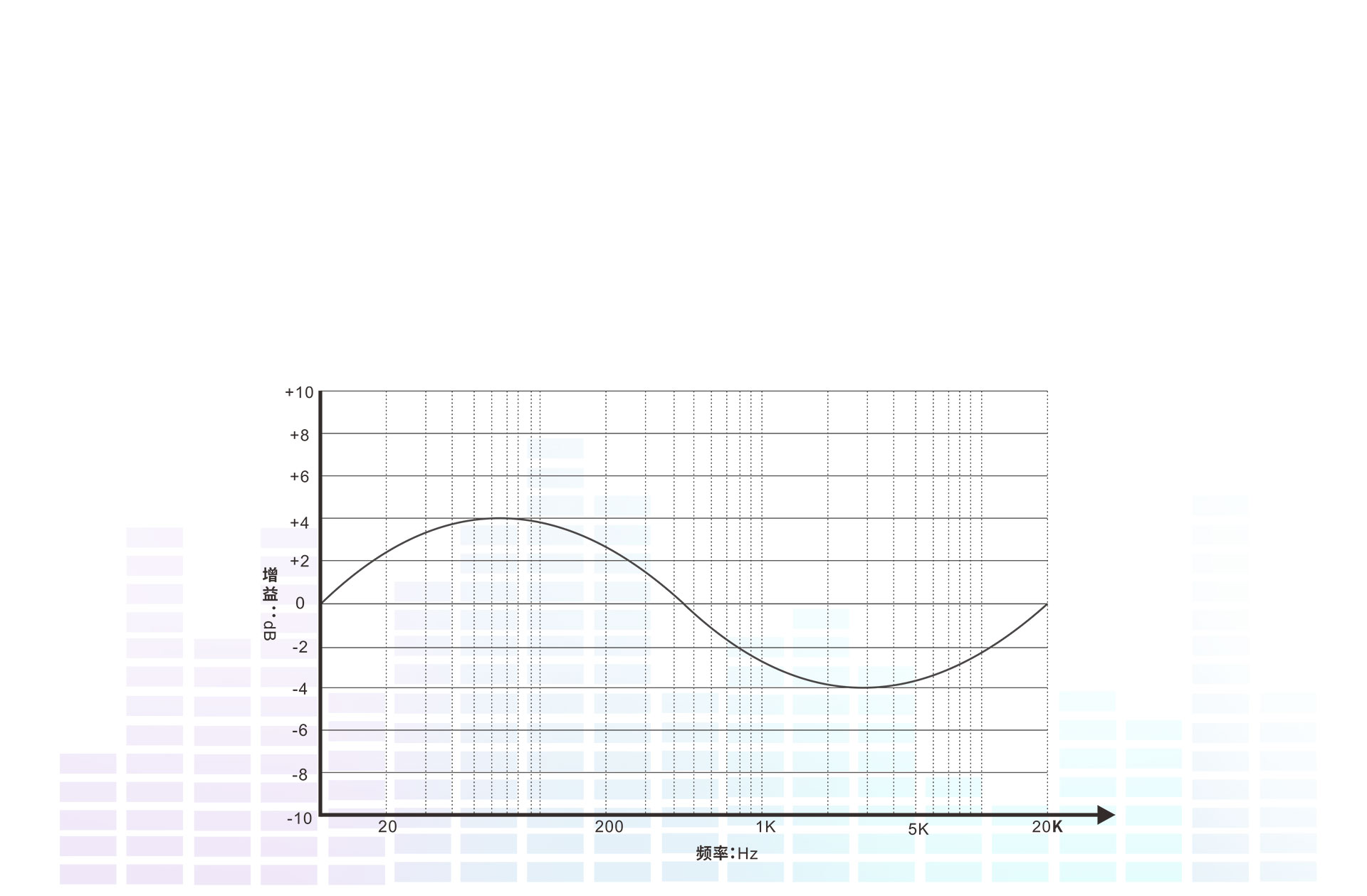

यह ऐप या रिमोट कंट्रोल के माध्यम से ट्रेबल और बास एडजस्टमेंट को सपोर्ट करता है ताकि आप विभिन्न प्रकार की ध्वनि की अपनी पसंद को पूरा कर सकें।

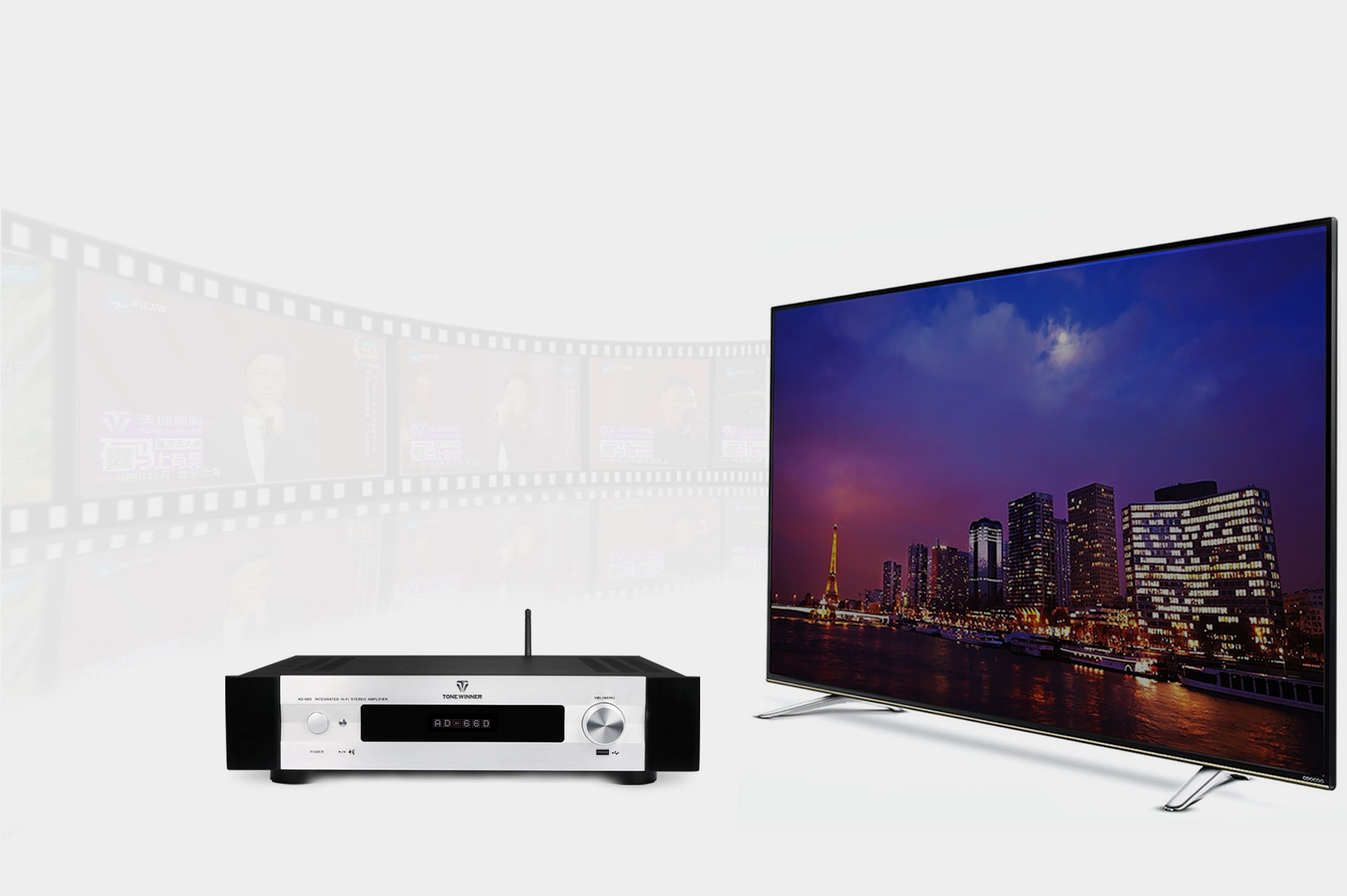

बेहतर ध्वनि के लिए HDMI ARC का समर्थन करता है।
डॉल्बी एटमॉस एवी रिसीवर

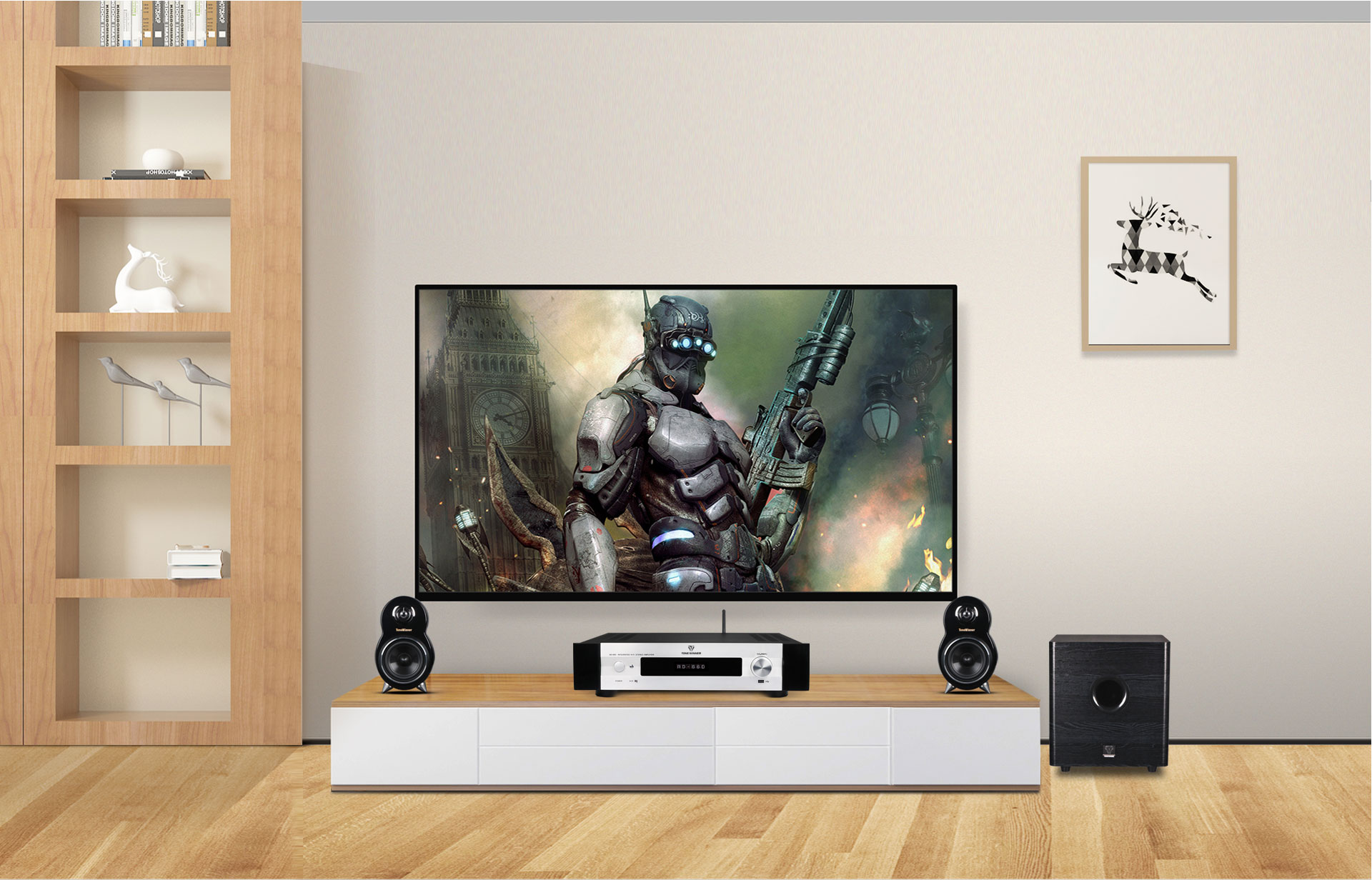

2.1 चैनल
सबवूफर आउटपुट पोर्ट के साथ, 2.1 चैनल शानदार और अधिक समृद्ध ध्वनि प्रदान कर सकता है।

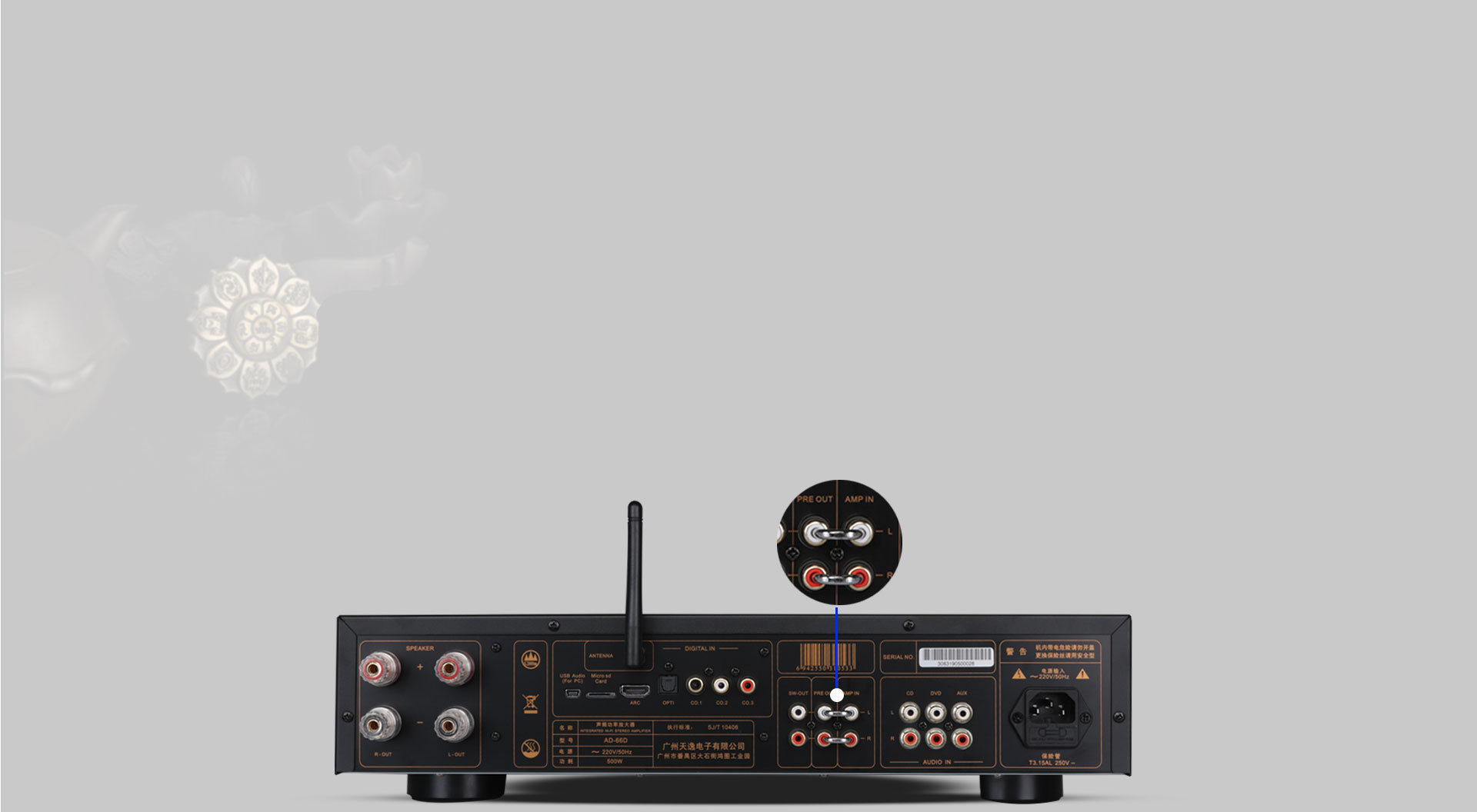

वन-स्टेप इंटीग्रेटेड एम्पलीफायर और एम्पलीफायर स्विच
रियर पैनल में PRE OUT पोर्ट और AMP IN पोर्ट के बीच स्थित शॉर्ट-सर्किट रिंग को हटा दें, और यह इंटीग्रेटेड एम्पलीफायर एक पोस्ट-एम्पलीफायर के रूप में काम करेगा जिसे अधिकांश प्री-एम्पलीफायर से जोड़ा जा सकता है।

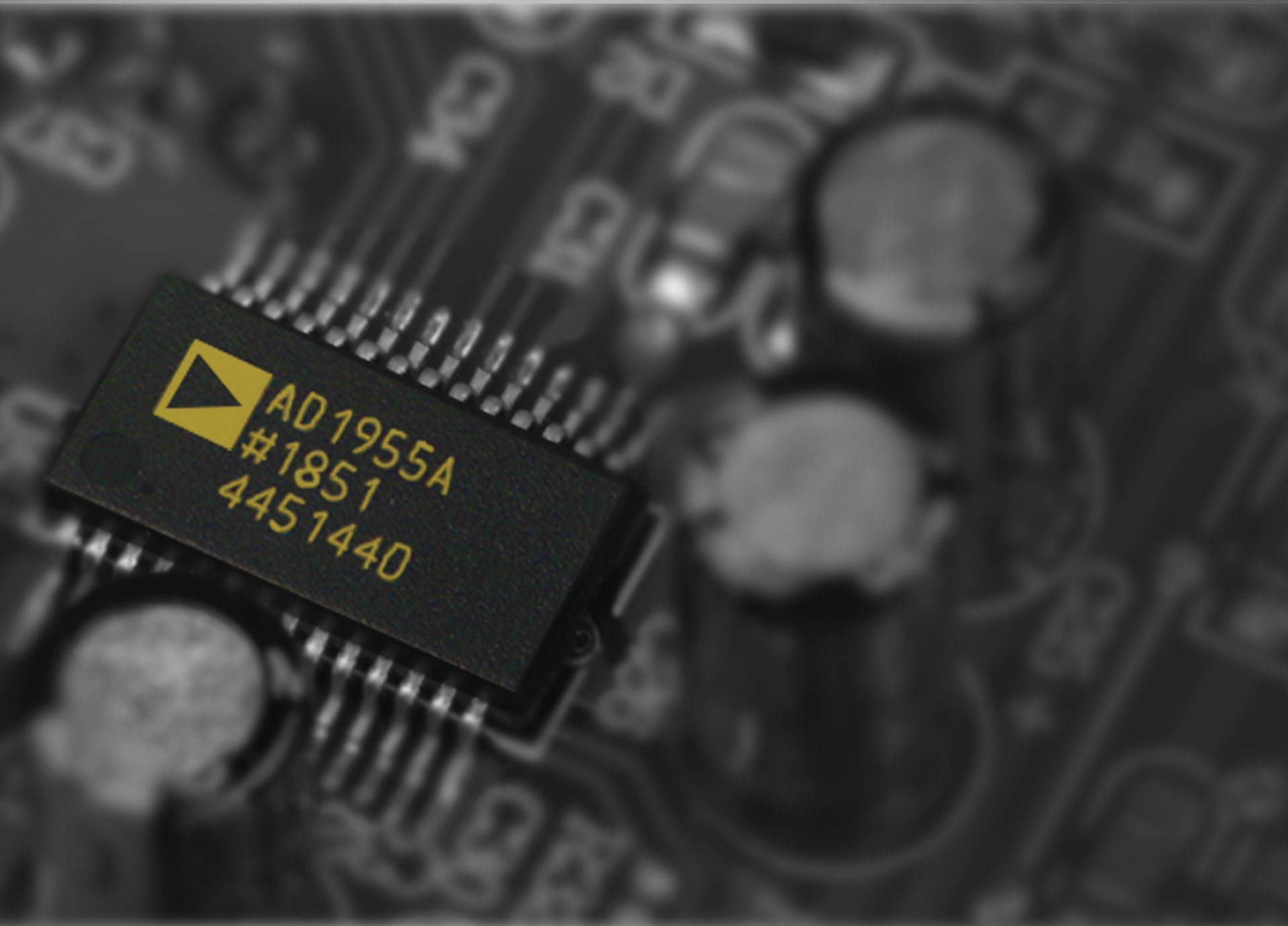

AD-1955 DAC डिकोडिंग चिप
यह 24-बिट्स, 192 किलोहर्ट्ज़ तक की सैंपल दर वाले पीसीएम को सपोर्ट करता है।
ऑडियो डेटा और लगभग 120 dB SNR/DNR (म्यूट नहीं किया गया)
48KHz सैंपल दर (A-वेट) पर आश्रित डिजिटल के साथ
फ़िल्टर और डी/ए कनवर्टर। लचीला सीरियल डेटा इनपुट
पोर्ट गोंद रहित इंटरकनेक्शन की अनुमति देता है
विभिन्न प्रकार के उपकरणों का उपयोग करने से डिकोडिंग के दौरान होने वाली गलतियाँ भी कम हो जाती हैं।

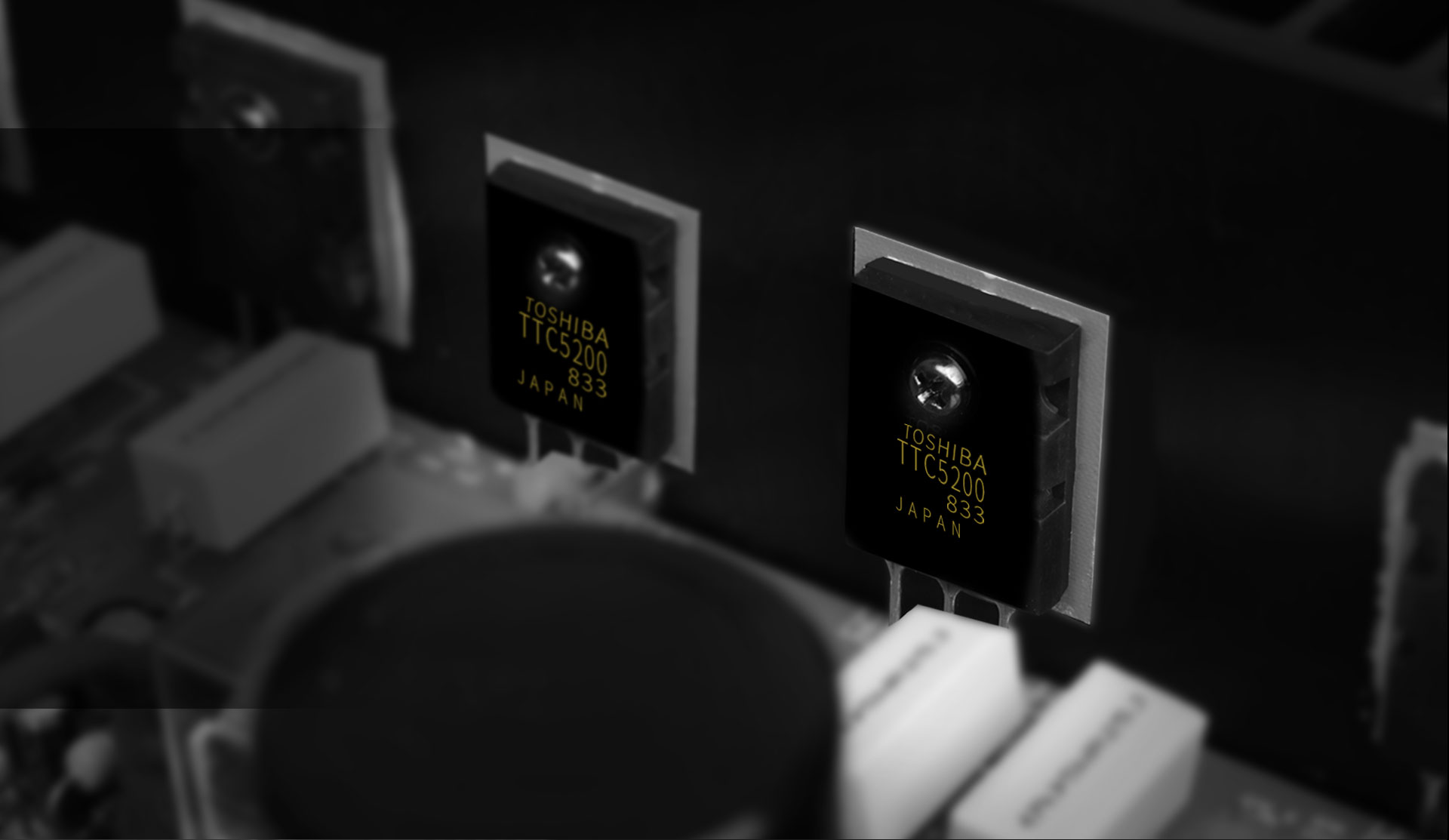

हाई-पावर हाई-फाई ट्रांजिस्टर
जापान से आयातित हाई-फाई ट्रांजिस्टर के साथ
बेहतर प्रदर्शन से बेहतर ध्वनि मिलेगी।
डॉल्बी एटमॉस एवी रिसीवर

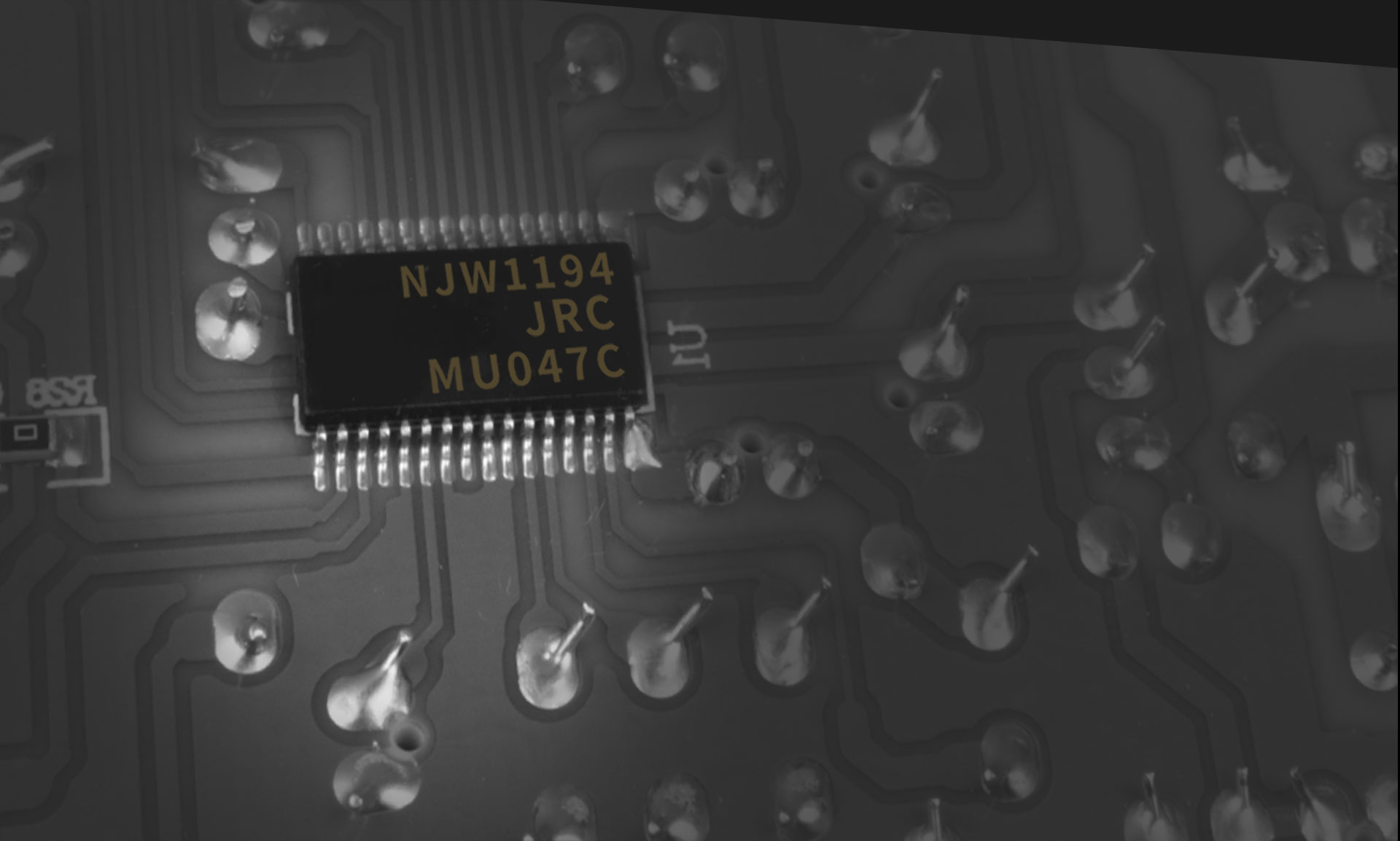

उच्च गुणवत्ता वाली वॉल्यूम चिप
NJW1194 इलेक्ट्रॉनिक वॉल्यूम सेंसर, 4-इन 1-आउट स्टीरियो मोड के साथ।
ऑडियो सेलेक्टर और टोन कंट्रोल कम दक्षता के साथ काम करते हैं।
प्रतिरोध के साथ शोर और कम विरूपण विशेषताएँ
लैडर सर्किट। अधिक सटीक समायोजन के लिए 0.5dB का स्टेप।

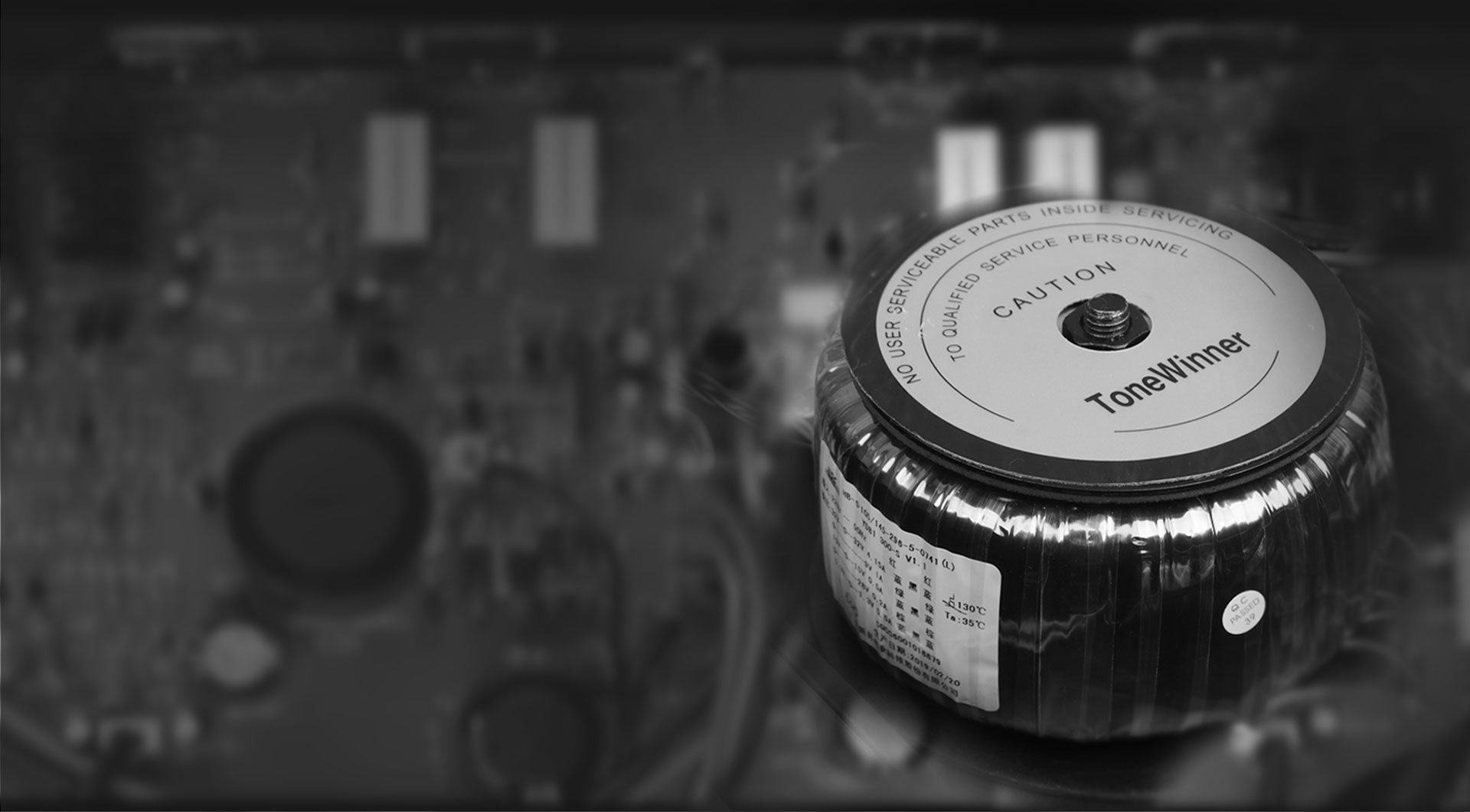

उच्च गुणवत्ता वाला टोरॉयडल ट्रांसफार्मर
रिंग ट्रांसफार्मर उच्च शक्ति प्रदान करता है।
और आवृत्ति प्रतिक्रिया में सुधार करता है

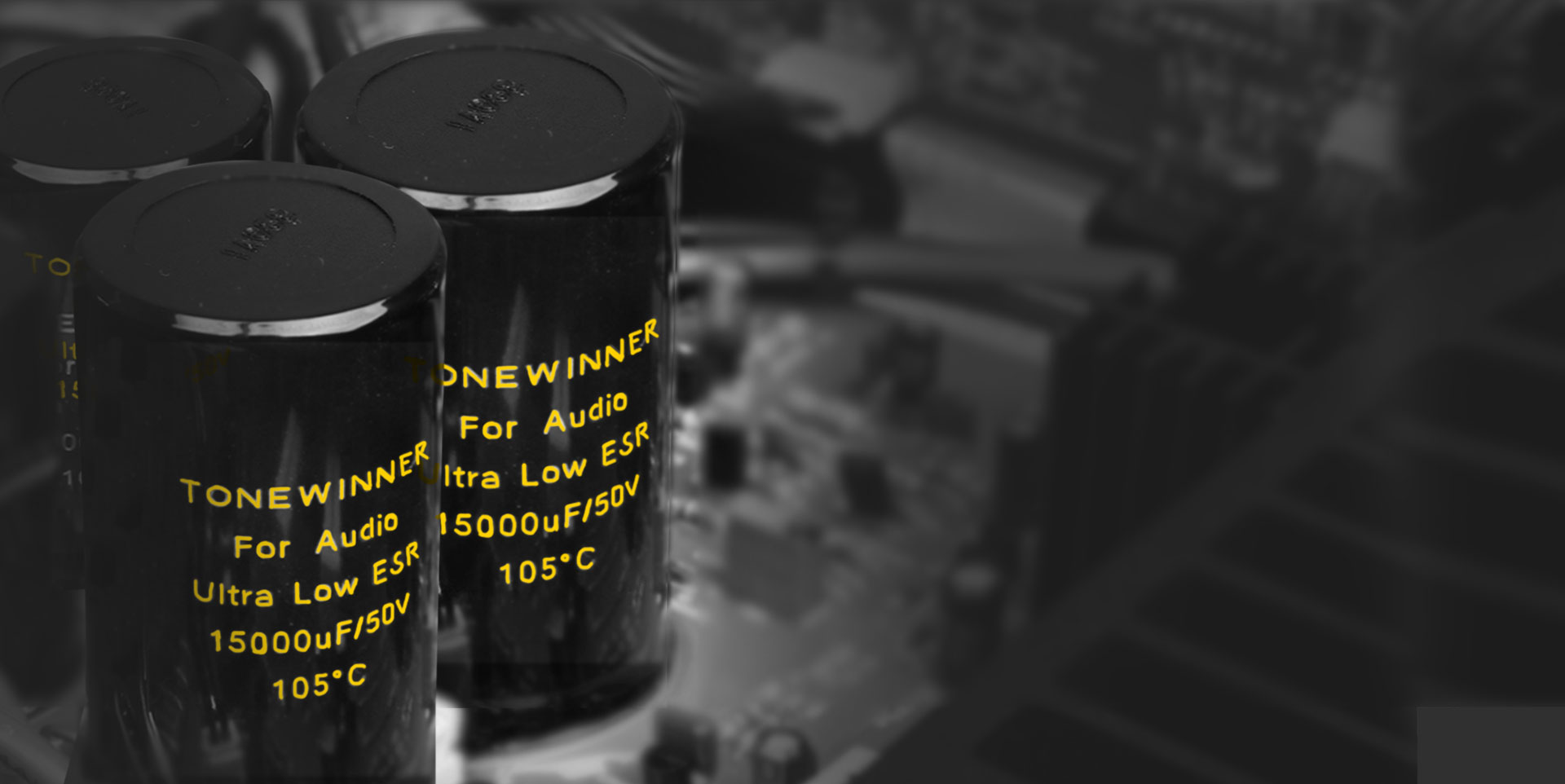

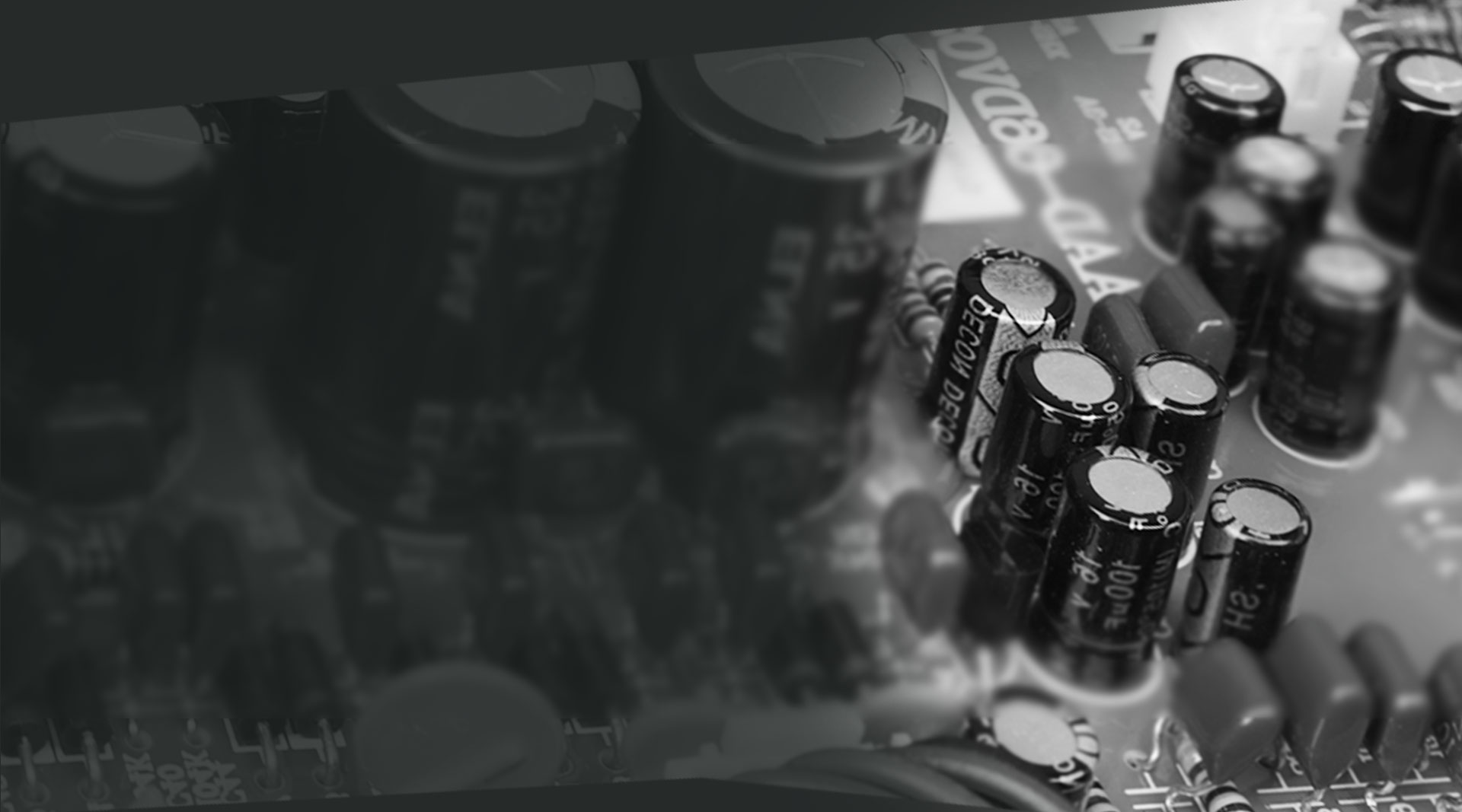

उच्च धारिता संधारित्र
शक्तिशाली ड्राइविंग के लिए कुल 15,000µF धारिता
ELNA कपलिंग कैपेसिटर
ELNA RDB श्रृंखला का कपलिंग कैपेसिटर संचारित करता है।
शुद्ध ध्वनि प्रदान करने के लिए सिग्नल को अधिक विश्वसनीय तरीके से प्रसारित करना।
विशेष श्रेणी ए सर्किट
इनपुट: डिफरेंशियल कॉमन-एमिटर, कॉमन-बेस वोल्टेज इनपुट।
आउटपुट: अत्यंत कम विरूपण प्रदान करने के लिए विशेष क्लास ए बायसिंग; वोल्टेज और करंट के लिए अलग-अलग बिजली आपूर्ति और वोल्टेज प्रवर्धन भाग के लिए उच्च वोल्टेज बिजली आपूर्ति।
|
पैरामीटर
|
एसएनआर: ≥95dB (ए-भारित) |
|
आवृत्ति सीमा: 20Hz-80KHz (+1/-3 dB) |
|
|
टीएचडी: ≤0.025% (1 किलोहर्ट्ज़, सामान्य कार्य) |
|
|
आउटपुट पावर: 85W*2 RMS/8Ω (THD=1%, 1KHz) |
|
|
रेटेड प्रतिबाधा: 8 ओम |
|
|
गेन: 38dB±1dB |
|
|
क्रॉसटॉक: ≥75dB |
|
|
अधिकतम वोल्टेज लाभ: >40dB |
|
| शुद्ध वजन: 10.6 किलोग्राम, आनुवंशिक वजन: 12.3 किलोग्राम | |
|
विद्युत आपूर्ति वोल्टेज: ~220V (50Hz) |
|
|

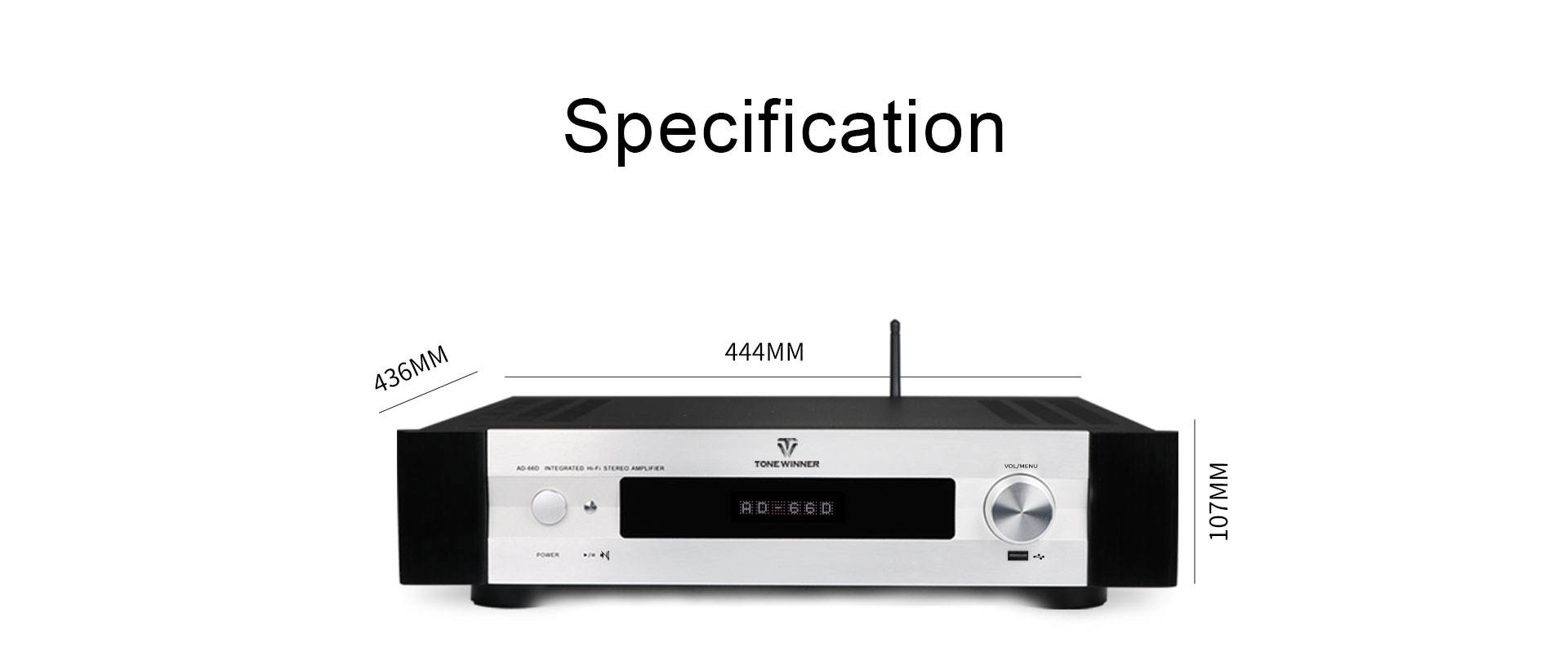

संपूर्ण आकार: 444x88(107)x401(436)मिमी (चौड़ाई x ऊंचाई x गहराई) |
|
|
इकाई बिजली खपत: 380W/8Ω, 500W/4Ω |
|
एडी-66डी
|
टीएचडी
|
|
2
|
रेटेड प्रतिबाधा
|
|
≤0.025%（1KHz, सामान्य）
|
आवृत्ति प्रतिक्रिया
|
|
≥75dB
|
पाना
|
|
380W/8Ω; 500W/4Ω
|
प्रति चैनल आउटपुट पावर
|
|
12.3 किलोग्राम
|
पैकेज का आकार
|
AD-66D कम कीमत वाला उच्च प्रदर्शन वाला उपकरण है। हाई-फाई स्टीरियो इंटीग्रेटेड एम्पलीफायर उपयोग डिजिटल पावर एम्पलीफायर यह सर्किट ब्लूटूथ, यूएसबी, टीएफ कार्ड और स्मार्टफोन ऐप कंट्रोल को सपोर्ट करता है। 2.1 एम्पलीफायर सिस्टम इसके अलावा, HDMI ARC के साथ, आप इसे टीवी, ब्लू-रे प्लेयर, प्रोजेक्टर इत्यादि जैसे विभिन्न इनपुट स्रोतों से कनेक्ट कर सकते हैं।
1. बाह्य डिजाइन

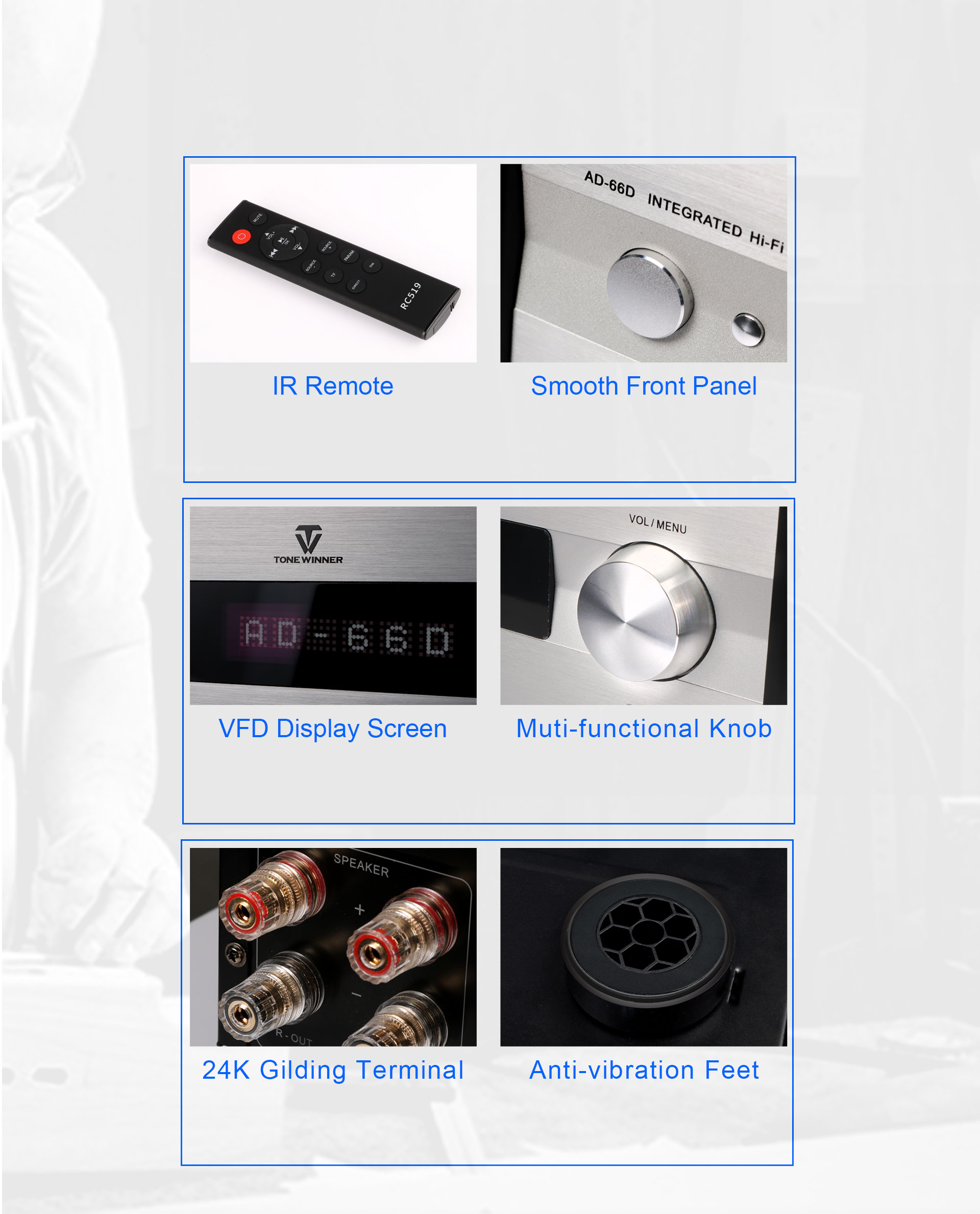

AD-66D का पैनल काले और सफेद रंग में एल्यूमीनियम मिश्र धातु की डिज़ाइन तकनीक से बनाया गया है। पैनल के बीच में एक चिकना V-आकार का खांचा है, जिसे और भी आकर्षक बनाने के लिए डल पॉलिश तकनीक से सजाया गया है। केंद्र में एक गहरे काले रंग की VFD डिस्प्ले स्क्रीन है जो चालू होने पर हल्की नीली रोशनी देती है। बाईं ओर का पावर बटन और दाईं ओर का वॉल्यूम नॉब चमकदार डिज़ाइन में हैं, जो देखने में बेहद आकर्षक हैं। यह मशीन आकार में छोटी लेकिन बेहद खूबसूरत है।
फ्रंट पैनल के निचले दाएं हिस्से पर एक डिजिटल यूएसबी डिस्क इंटरफेस है, और रियर पैनल पर एक ब्लूटूथ एंटीना है, जो यह दर्शाता है कि यह एक हाई-फाई एम्पलीफायर है जो डिजिटल सिग्नल को डिकोड और ट्रांसमिट करने में सक्षम है।
2. आंतरिक डिजाइन

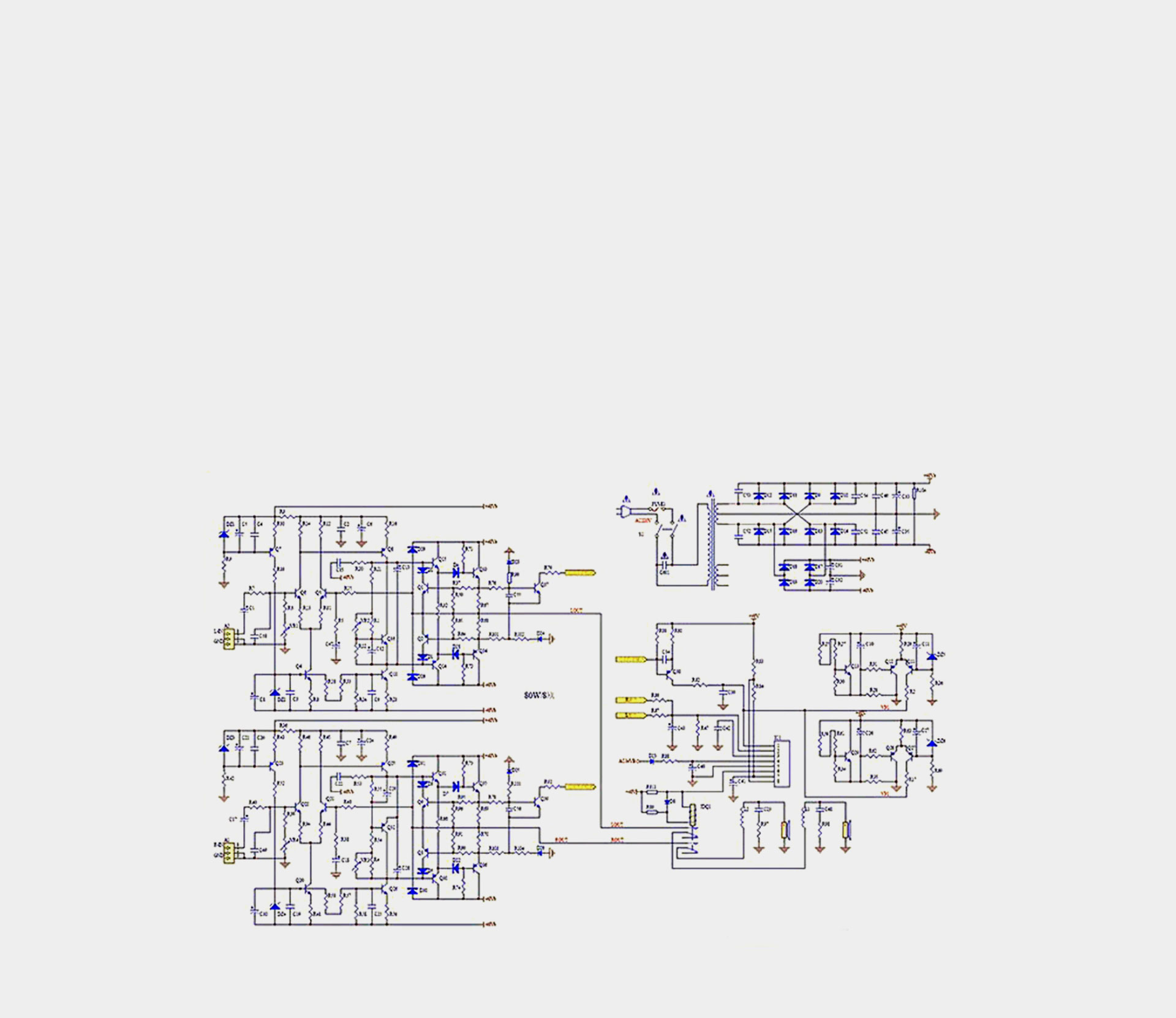

इस सर्किट का मुख्य ढांचा एक डिफरेंशियल एम्प्लीफाइंग सर्किट और एक विशेष क्लास ए एम्प्लीफाइंग सर्किट है, जिसका ऑपरेटिंग पॉइंट इनपुट सिग्नल के साथ बदल सकता है। यह विशेष क्लास ए एम्प्लीफाइंग सर्किट अधिक क्लास ए पावर और पर्याप्त क्लास ए एवं बी पावर आउटपुट सुनिश्चित करता है, साथ ही क्लास बी के स्विचिंग क्रॉसओवर डिस्टॉर्शन को खत्म करता है और क्लास ए के अत्यधिक ताप उत्सर्जन से बचाता है।
इनपुट भाग एक विशिष्ट सिंगल-एंडेड इनपुट, डबल-एंडेड आउटपुट डिफरेंशियल एम्प्लीफाइंग सर्किट है। इस सर्किट में इनपुट नॉइज़ कम होता है और यह वोल्टेज गेन को काफी हद तक बढ़ा सकता है। दूसरा भाग कॉमन-बेस सर्किट है जो वोल्टेज गेन को बढ़ाता है और आवृत्ति को बेहतर बनाता है, जिससे व्यापक डायनेमिक रेंज, मजबूत ड्राइविंग फोर्स और कम हार्मोनिक डिस्टॉर्शन की स्थिरता सुनिश्चित होती है।
पूरी मशीन में तोशिबा कंपनी के TTA1943/TTC5200 150W हाई पावर ट्रांजिस्टर के दो जोड़े लगे हैं, जिससे प्रति चैनल 80W/8 ओम या 135W/4 ओम का आउटपुट प्राप्त होता है।
ये उच्च गुणवत्ता वाले कैपेसिटर ELNA RBD सीरीज के कैपेसिटर और विशेष रूप से निर्मित इलेक्ट्रोलाइटिक कैपेसिटर हैं, जो 15,000 µF तक की धारिता को संभाल सकते हैं। इन विशेष रूप से निर्मित इलेक्ट्रोलाइटिक कैपेसिटर में कम करंट लीकेज और क्षणिक वोल्टेज और तापमान वृद्धि के प्रति उच्च प्रतिरोध जैसे लाभ हैं।
वॉल्यूम कंट्रोल चिप NJW1194 है, जो रेजिस्टेंस लैडर सर्किट के साथ कम शोर और कम विरूपण की विशेषताएँ प्रदान करती है। आउटपुट शोर -117dBVtyp जितना कम है और चैनल पृथक्करण -120dBtyp जितना उच्च है। यह 0.5dB स्टेप के साथ सटीक ट्रेबल और बास समायोजन प्रदान करता है।
इसमें ATS2825 चिप सहित 4.2 वर्जन का ब्लूटूथ मॉड्यूल लगा है, जिसमें विभिन्न ऑडियो फॉर्मेट को प्रोसेस करने के लिए बिल्ट-इन DSP प्रोसेसर है। बड़ी क्षमता वाली RAM विभिन्न ब्लूटूथ समाधानों की आवश्यकताओं को पूरा कर सकती है। बाहरी TF कार्ड या USB डिस्क लगाने पर भी ब्लूटूथ कनेक्शन बना रहता है।
3. मुख्य कार्य
4. ध्वनि प्रभाव
ध्वनि स्पष्ट, समृद्ध और स्वाभाविक है, जो कई प्रकार के संगीत के लिए उपयुक्त है। बेस निरंतर, संतुलित और मधुर है। ट्रेबल पारदर्शी और चमकदार है, जिसमें वाद्य संगीत का स्पष्ट पृथक्करण है। कुल मिलाकर ध्वनि की गुणवत्ता मधुर और विश्लेषणात्मक है।
