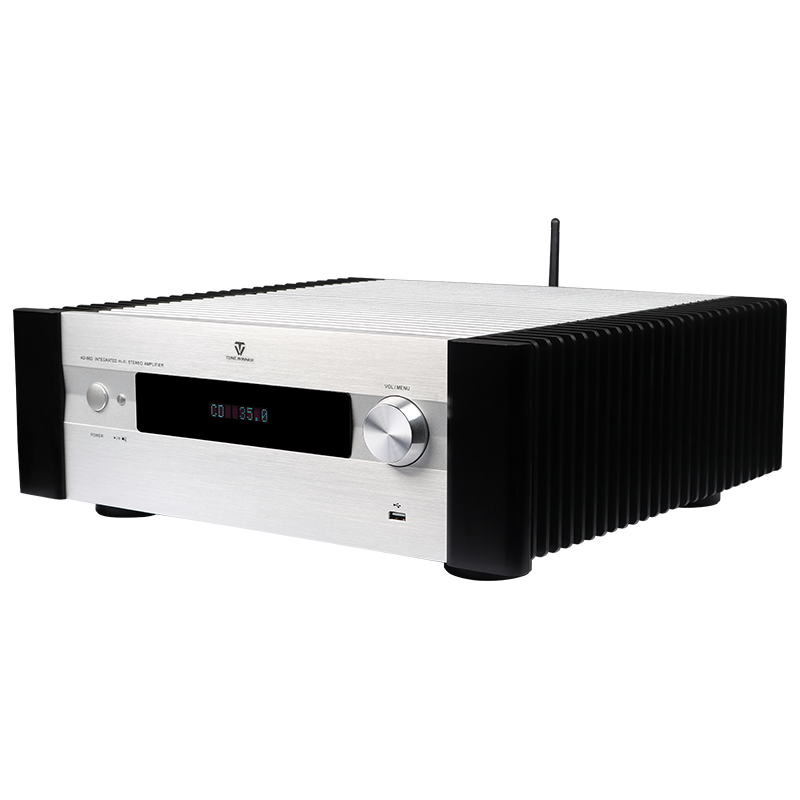

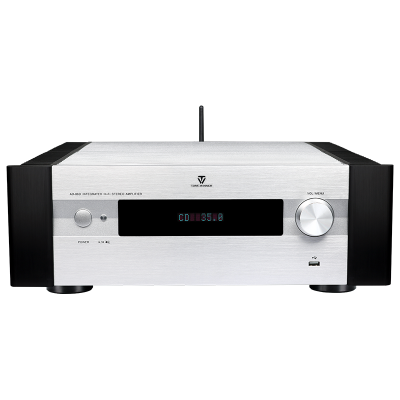

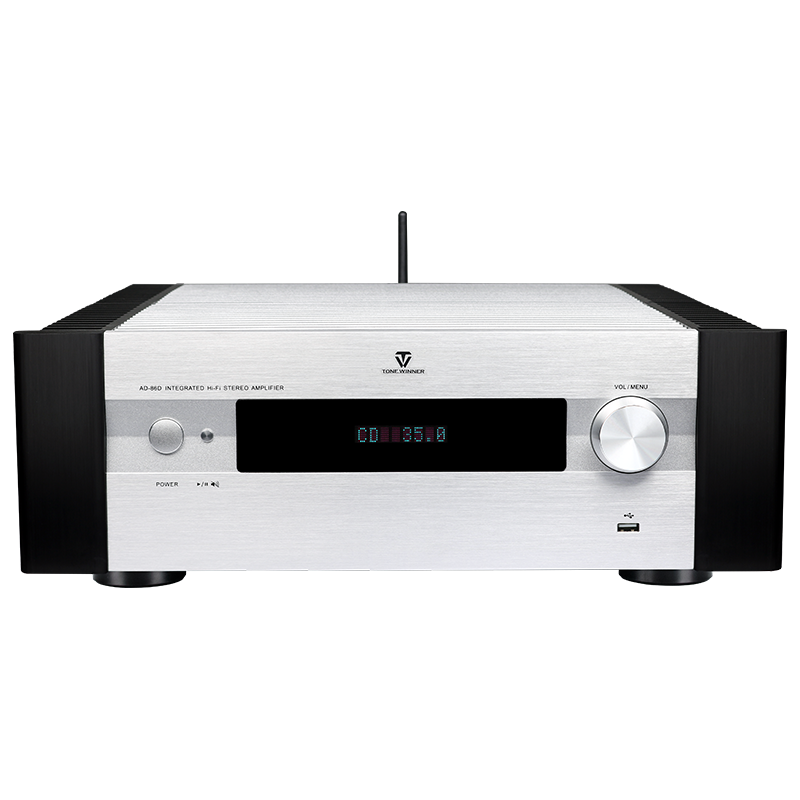

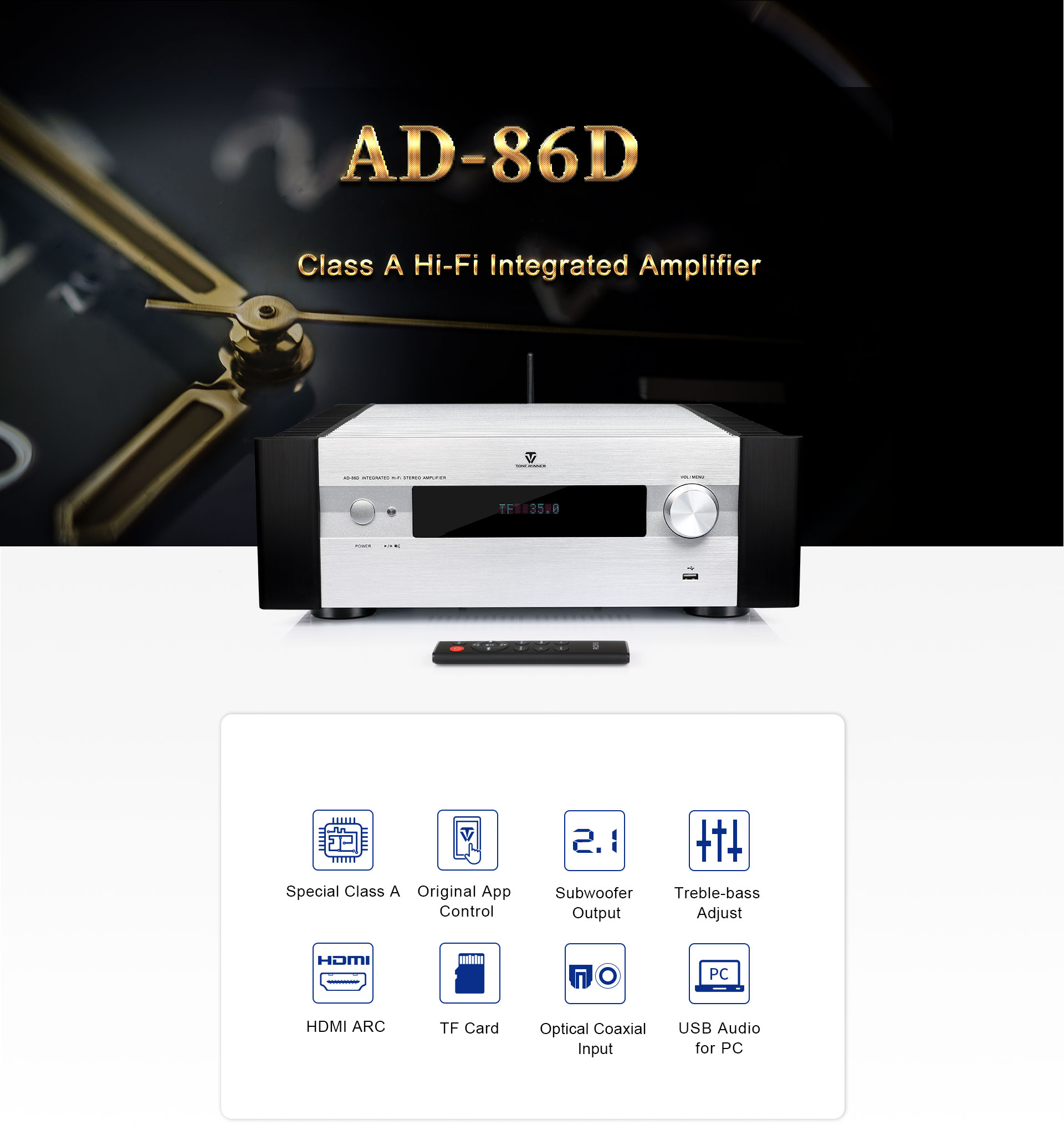

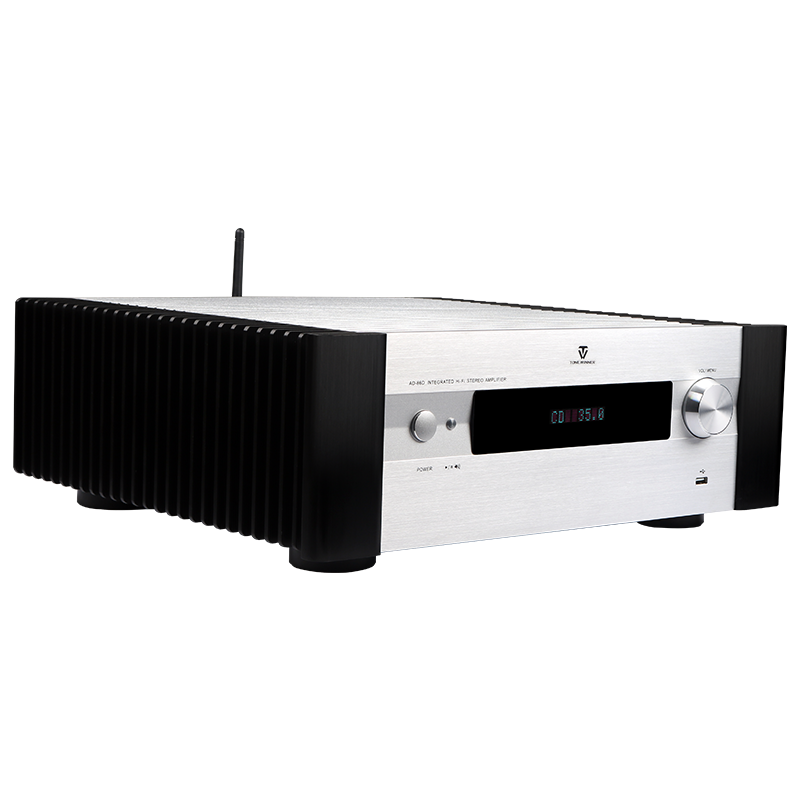

AD-86D
क्लास ए हाई-फाई इंटीग्रेटेड एम्पलीफायर
उच्च गुणवत्ता और फैशनेबल उत्पादों के लिए आधुनिक घर की मांग को पूरा करने के लिए, टोनविनर ने एचआईएफआई उत्पादों की एक नई पीढ़ी विकसित की है। AD-86D HI-FI इन उत्पादों में से एक है, जो फैशनेबल उपस्थिति, उत्कृष्ट ध्वनि के लिए युवा ऑडियो प्रशंसकों की मांग को पूरा करने के लिए मध्य ग्रेड HiFi एम्पलीफायर की एक नई पीढ़ी है। चीन में शीर्ष 10 ऑडियो ब्रांड के रूप में, टोनविनर को ध्वनिक उत्पादों के डिजाइन और निर्माण में 30+ वर्ष का अनुभव है। एक मूल आपूर्तिकर्ता के रूप में, टोनविनर हमेशा दुनिया भर के वितरकों, भागीदारों और ग्राहकों का गर्मजोशी से स्वागत करता है।
नमूना
AD-86Dचैनल
2.0शक्ति
2*120Wगिनीकृमि
23KGAD-86D
क्लास ए हाई-फाई इंटीग्रेटेड एम्पलीफायर

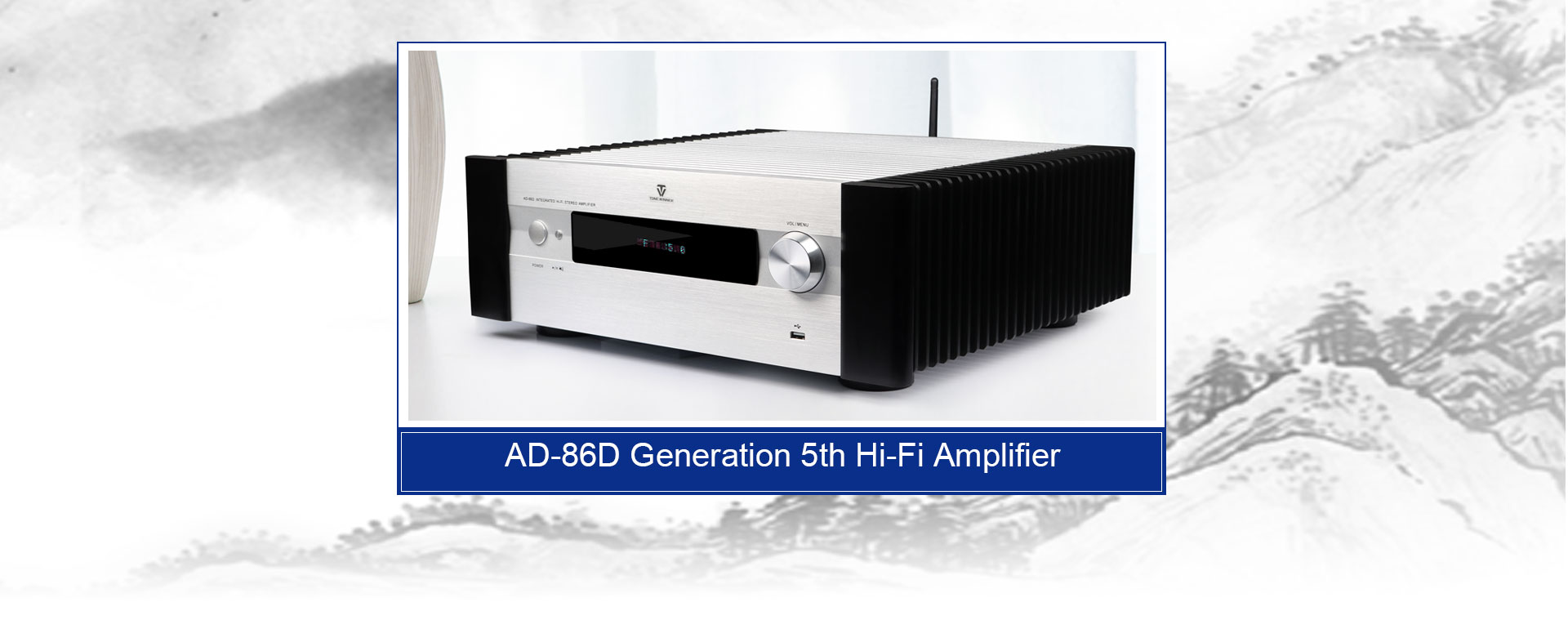

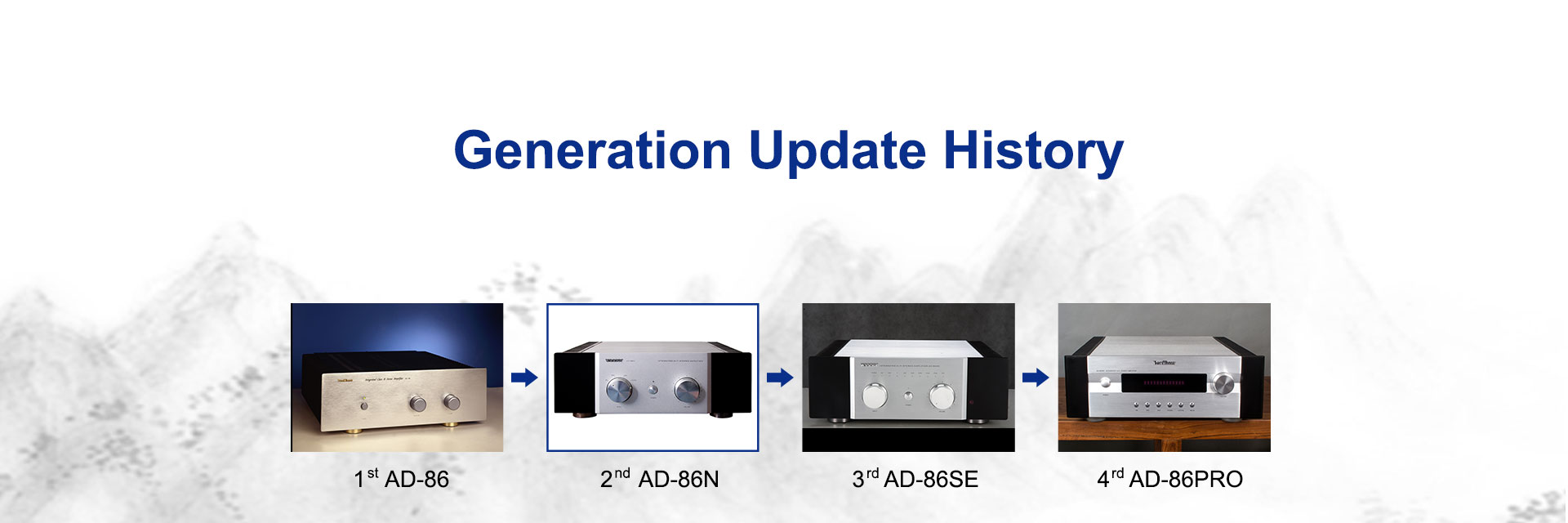

जनरेशन अपडेट हिस्ट्री

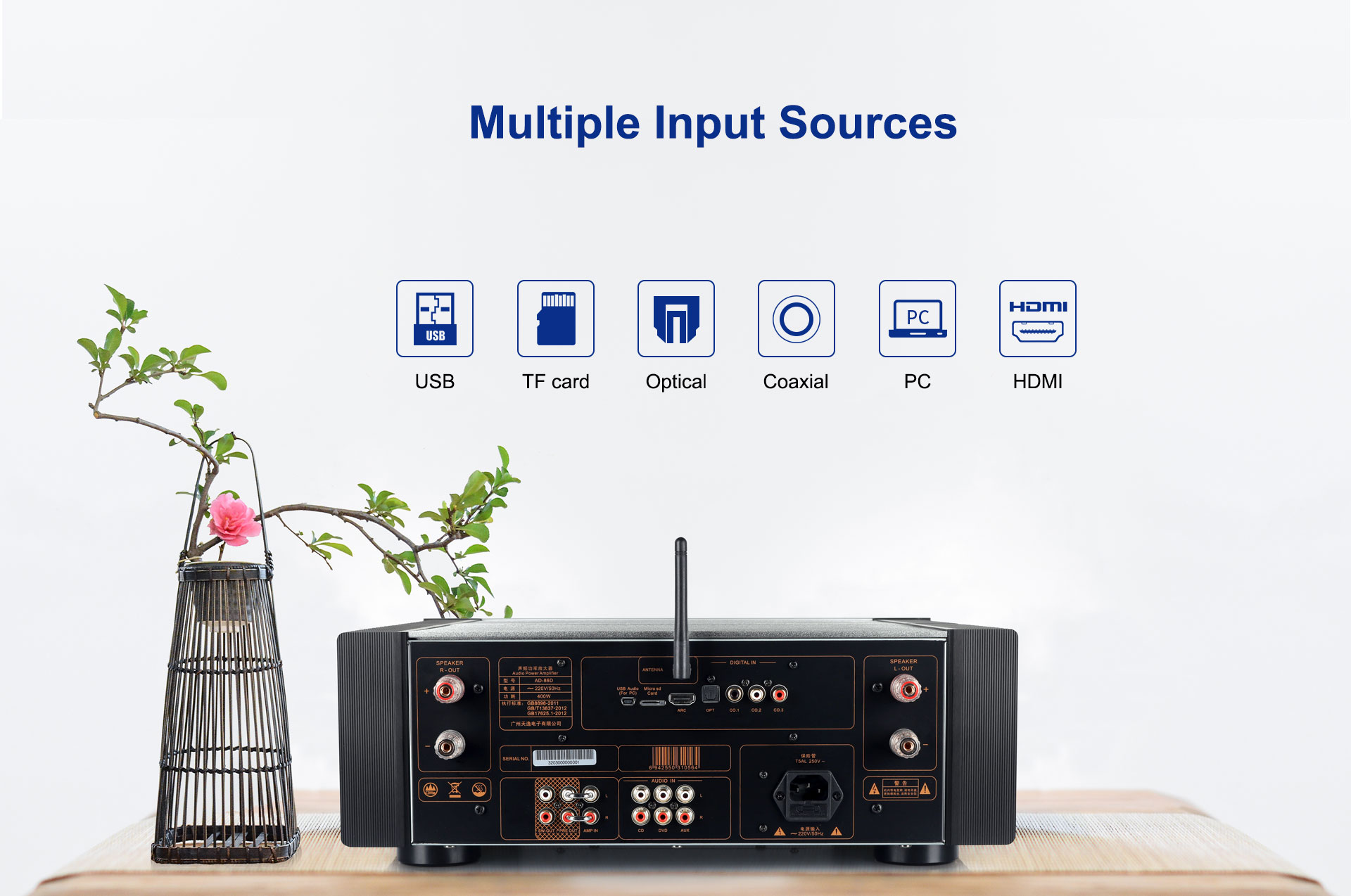

एकाधिक इनपुट स्रोत

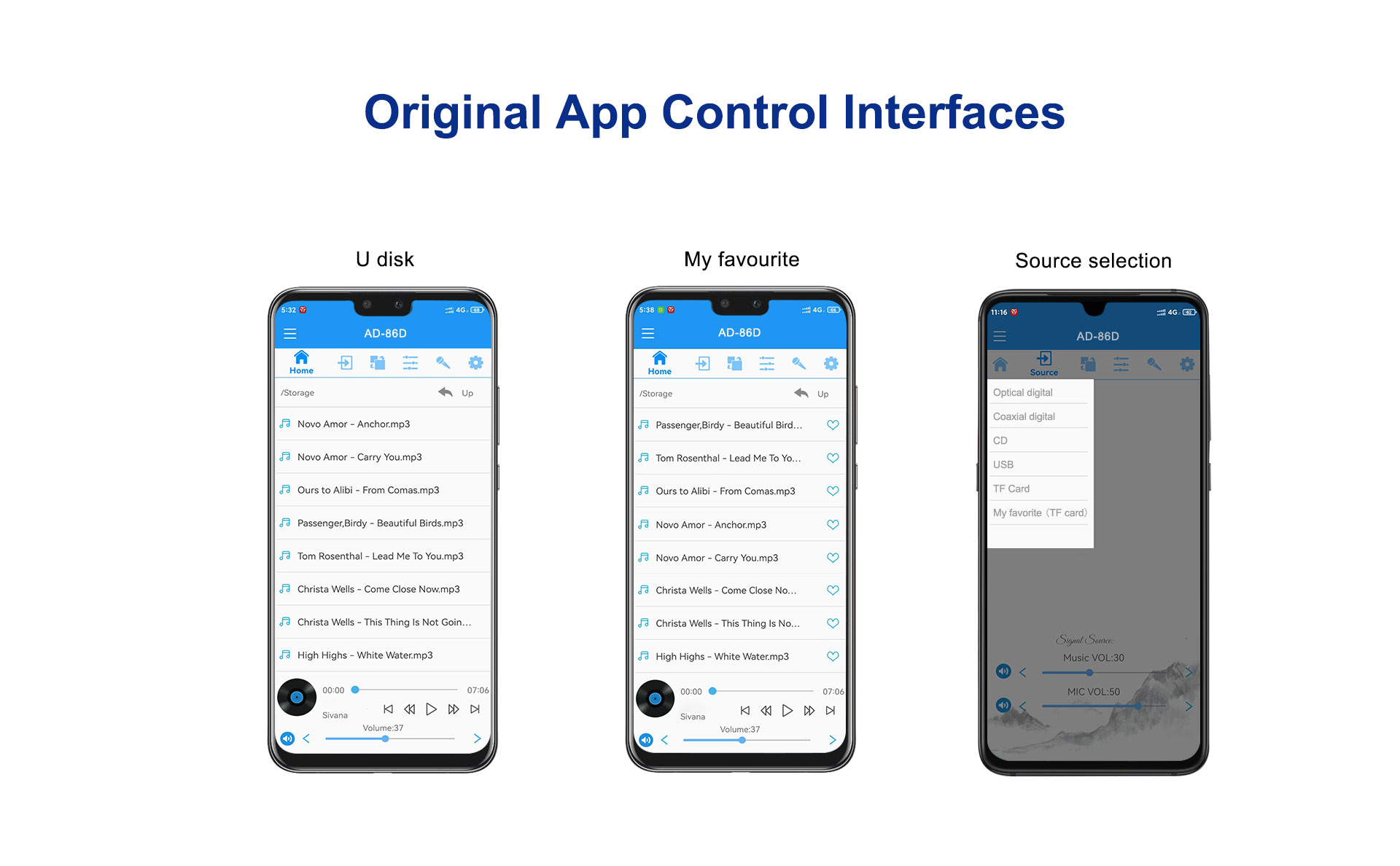

मूल ऐप नियंत्रण इंटरफेस
15-मीटर ब्लूटूथ ट्रांसमिशन
उच्च गति और स्थिर, कम विरूपण, ऊर्जा की खपत और विलंबता।
अपने इच्छित किसी भी संगीत ऐप्स और प्लेटफ़ॉर्म को स्विच करें।
दोषरहित ध्वनि प्रभाव के लिए 128G
128G USB डिस्क और TF कार्ड को सपोर्ट करता है और APE, FLAC, WAV, MP3, WMA फॉर्मेट को सपोर्ट करता है।
बेहतर ट्रांसमिशन के लिए एचडीएमआई-एआरसी
बेहतर ध्वनि के लिए टीवी से कनेक्ट करने के लिए एचडीएमआई एआरसी का समर्थन करें।

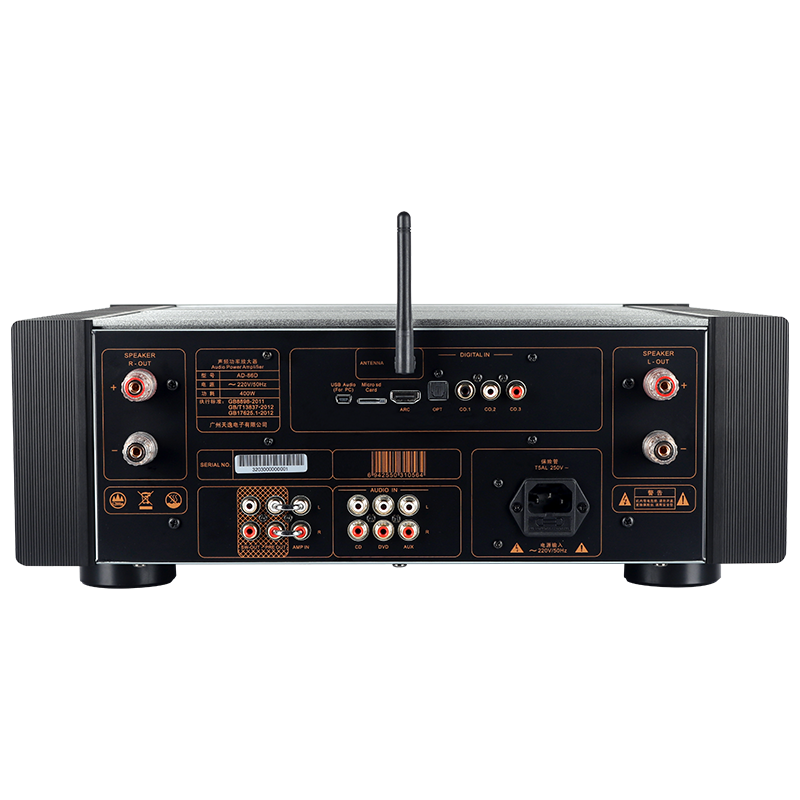

एकाधिक कनेक्शन विकल्प
पीसी के लिए 1 तरफ़ा USB ऑडियो, 1 तरफ़ा ऑप्टिकल इनपुट और 3 तरफ़ा समाक्षीय इनपुट, जो डिजिटल उपकरणों के लिए PCM192kHz/24bit को हैंडल करता है।
वन-स्टेप इंटीग्रेटेड एम्पलीफायर और एम्पलीफायर स्विच
PRE OUT जैक और AMP IN जैक इस मशीन के सिग्नल बनाने और इसे एक एकीकृत एम्पलीफायर बनाने के लिए शॉर्ट सर्किट रिंग से जुड़े होते हैं। शॉर्ट सर्किट रिंग को अलग करें और आपको एक स्वतंत्र एम्पलीफायर मिलेगा, इसलिए इनपुट सिग्नल "एएमपी इन" टर्मिनल के माध्यम से जा सकते हैं।
सबवूफर ट्रेबल-बास समायोजन
बहु-कक्ष आंतरिक लेआउट
बिजली आपूर्ति, इनपुट, बिजली भंडारण, और बाएं और दाएं प्रवर्धक चैनल के क्षेत्रों को कक्षों में अलग किया जाता है ताकि मुक्त विद्युत चुम्बकीय तरंग के हस्तक्षेप को कम किया जा सके।
हाई-फाई सर्किट डिजाइन
प्री-एम्पलीफायर भाग उच्च गुणवत्ता वाले परिचालन एम्पलीफायर को गोद लेता है, और एम्पलीफायर भाग एक विशिष्ट सिंगल-एंडेड इनपुट, डबल-एंडेड आउटपुट डिफरेंशियल एम्पलीफाइंग सर्किट को गोद लेता है, जिसमें कम इनपुट शोर होता है और वोल्टेज लाभ में काफी सुधार होता है।
कॉमन-बेस एम्पलीफाइंग सर्किट का उपयोग सर्किट के प्रदर्शन को बेहतर बनाने के लिए किया जाता है, और तापमान मुआवजे और वर्तमान-विस्तार वाले हिस्से के बाद, एम्पलीफाइंग आउटपुट सर्किट स्पीकर इकाइयों को ध्वनि बाहर करने के लिए ड्राइव करने के लिए मजबूत समर्थन देता है।
उच्च क्षमता फ़िल्टर संधारित्र
कुल 57,400μF कैपेसिटेंस में 6 कस्टमाइज्ड फिल्टर कैपेसिटर मजबूत सपोर्ट देने वाले हैं।
हाई पावर टोरॉयडल ट्रांसफार्मर
400VA उच्च शक्ति रिंग ट्रांसफार्मर शक्ति स्रोत के रूप में काम करता है
और पूरी मशीन को चलाने के लिए उच्च शक्ति का समर्थन देता है।
AD-1955 DAC डिकोडिंग चिप
यह 24-बिट्स का समर्थन करता है, 192 किलोहर्ट्ज़ नमूना दर पीसीएम ऑडियो डेटा तक
और 48KHz नमूना दर पर लगभग 120 dB SNR/DNR (म्यूट नहीं) ।
(ए-भारित) निर्भर डिजिटल फिल्टर और डी/ए कनवर्टर के साथ।
लचीला सीरियल डेटा इनपुट पोर्ट ग्लूलेस इंटरकनेक्शन की अनुमति देता है
विभिन्न उपकरणों के लिए और डिकोडिंग के दौरान गलतियों को भी कम करता है।
हाई पावर तोशिबा ट्रांजिस्टर
कुल आठ TTC-5200/TTA1943 उच्च शक्ति वाले तोशिबा ट्रांजिस्टर ब्राइट ट्रेबल, एनालिटिकल मिड-रेंज और सोनिक बास की पेशकश करने के लिए एक साथ काम करते हैं।
OPA1678 ऑपरेशनल एम्पलीफायर
यह नौ OPA1678 वैकल्पिक एम्पलीफायरों को अपनाता है
TI कंपनी पूर्ण संतुलन प्रवर्धक बनाने के लिए
संरचना विश्लेषणात्मक और गर्म ध्वनि लाने के लिए।
विवरण
|
पैरामीटर
|
एसएनआर: ≥96 डीबी (ए-भारित, ई = 1 वी) |
| फ़्रीक्वेंसी रेंज: 20Hz-60KHz (+1/-3 dB) |
|
| THD: ≤0.05% (1KHz, सामान्य काम) |
|
| आउटपुट पावर: 120W*2 Rms/8Ω (THD=1%, 1KHz) |
|
| रेटेड प्रतिबाधा: 4 ~ 8 ओम |
|
| लाभ: 42dB |
|
| इनपुट प्रतिबाधा: 10K |
|
| NW: 18.5kg, GW: 23kg | |
| बिजली आपूर्ति वोल्टेज: ~ 220V (50 हर्ट्ज) |
|

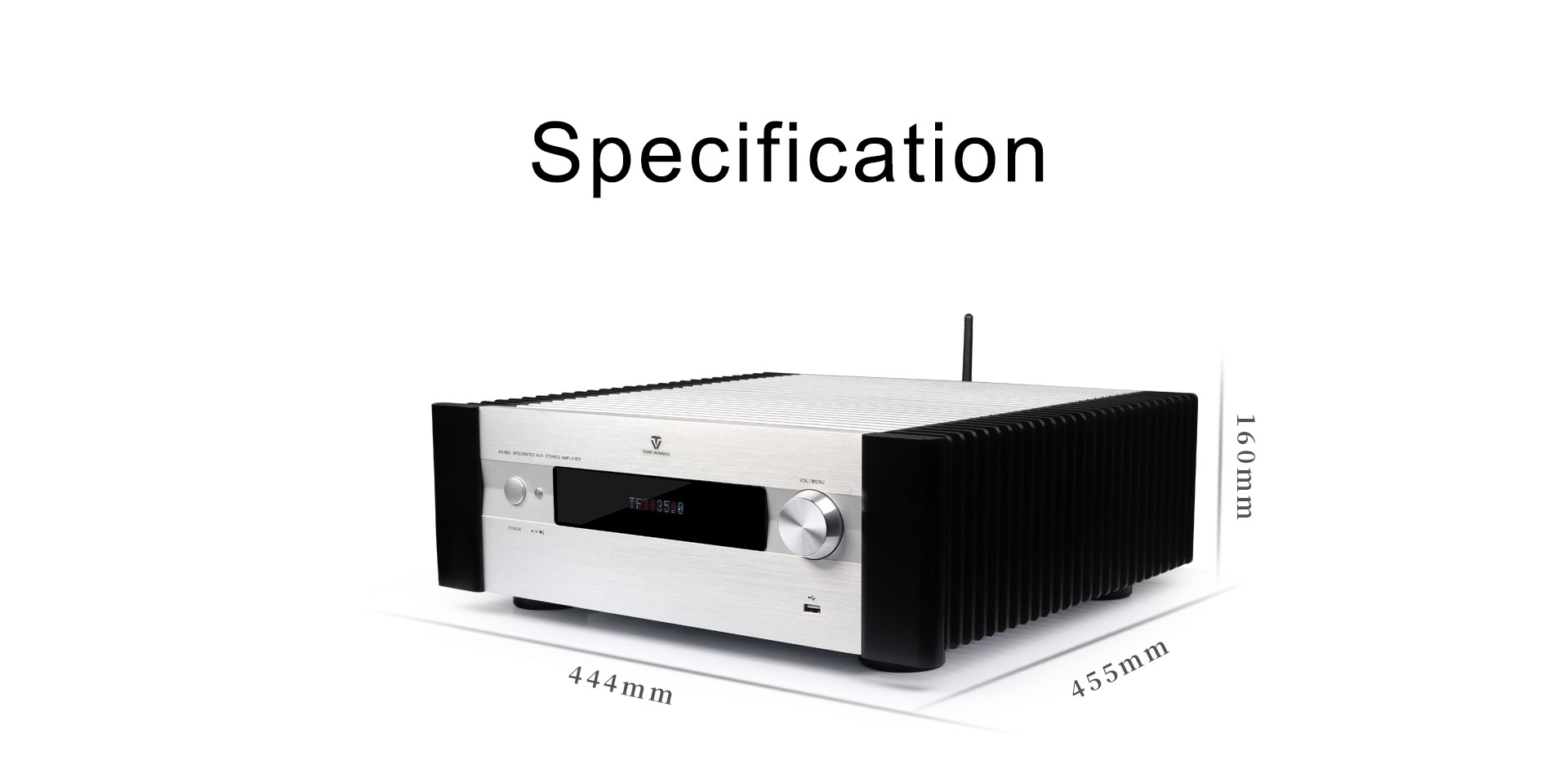

| कुल आकार: 444x455x160 मिमी |
|
| यूनिट बिजली की खपत: 400W/8Ω |
|
AD-86D
|
चैनल
|
|
<0.05% (1KHz, सामान्य काम करने की स्थिति)
|
सीनियर
|
|
120W(8Ω एक चैनल, 1KHz, THD=1%)
|
आवृत्ति प्रतिक्रियाएं
|
|
8 ओम
|
यूनिट की खपत
|
|
42 डीबी
|
इनपुट उपस्थिति
|
|
4~8Ω
|
एनडब्ल्यू
|
|
444*413*66मिमी
|
सामान
|
उच्च गुणवत्ता और फैशनेबल उत्पादों के लिए आधुनिक घर की मांग को पूरा करने के लिए, टोनविनर ने एचआईएफआई उत्पादों की एक नई पीढ़ी विकसित की है। AD-86D HI-FI इन उत्पादों में से एक है, जो फैशनेबल उपस्थिति, उत्कृष्ट ध्वनि के लिए युवा ऑडियो प्रशंसकों की मांग को पूरा करने के लिए मध्य ग्रेड HiFi एम्पलीफायर की एक नई पीढ़ी है।

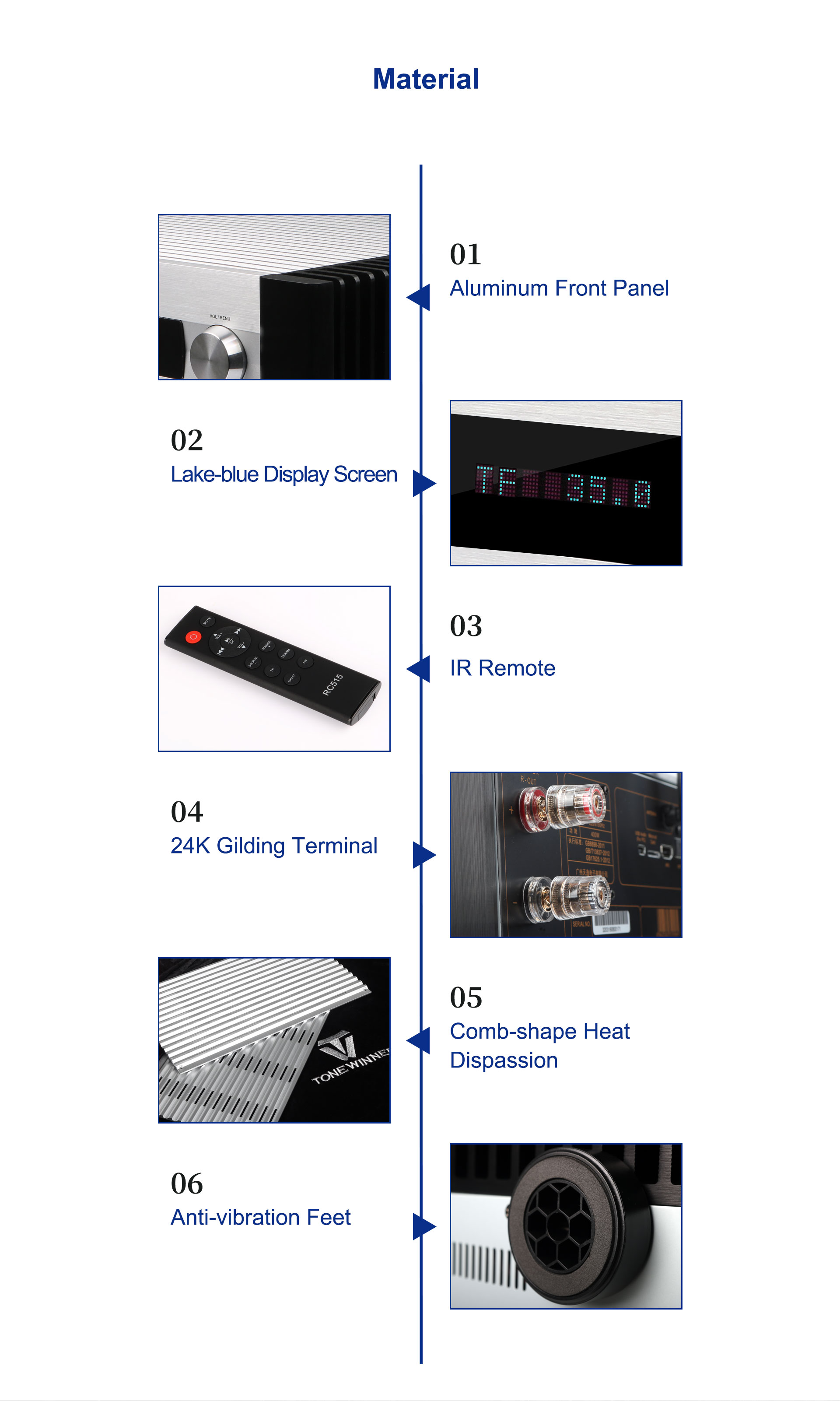

1. बाहरी डिजाइन
AD-86D का एल्युमिनियम अलॉय कैबिनेट शास्त्रीय काले और चांदी का है और लंबे समय तक सेवा के लिए सतह को पॉलिश और चमकदार बनाए रखने के लिए एनोडाइज्ड है। फ्रंट पैनल आसानी से वी शेप में घुमावदार है और लेक-ब्लू डिस्प्ले स्क्रीन से सजाया गया है। पैनल या रिमोट कंट्रोल पर नॉब और बटन सभी अच्छे रंग और बनावट में बने और पॉलिश किए गए हैं। चिकना रैखिक और घुमावदार डिजाइन अधिकांश कमरों में फिट बैठता है और अच्छी भावनाएं लाता है।
2. आंतरिक डिजाइन
प्री-एम्पलीफायर वाला हिस्सा हाई फिडेलिटी ऑप-एम्प को अपनाता है, और एम्पलीफायर का हिस्सा डिफरेंशियल एम्प्लीफाइंग सर्किट और कुल आठ TTC-5200/TTA1943 हाई पावर तोशिबा ट्रांजिस्टर को अपनाता है। लंबे सर्वो मोटर सर्किट और उपयुक्त नकारात्मक प्रतिक्रिया सर्किट का उपयोग मशीन के काम को स्थिर करने, विरूपण को कम करने और प्रदर्शन में सुधार करने के लिए किया जाता है।
कुल छह फिल्टर कैपेसिटर को मशीन में फिट करने और 57,400 कैपेसिटेंस तक का समर्थन करने के लिए अनुकूलित किया गया है, जो वोल्टेज प्रतिरोध मूल्य, तापमान प्रतिरोध मूल्य और कैपेसिटेंस मूल्य में अच्छी विशेषताओं का प्रदर्शन करते हैं।
TI कंपनी का डुअल-चैनल OPA1678 ऑपरेशनल एम्पलीफायर ऑडियो सर्किटरी में आमतौर पर उपयोग किए जाने वाले पुराने ऑप एम्प्स पर उच्च सिस्टम-स्तरीय प्रदर्शन प्रदान करता है। यह कम 4.5-nV/√Hz शोर घनत्व और 1 kHz पर 0.0001% की कम विकृति प्राप्त करता है जो ऑडियो सिग्नल निष्ठा में सुधार करता है। यह 2-kΩ लोड के साथ 800 mV के भीतर रेल-टू-रेल आउटपुट स्विंग भी प्रदान करता है, जो हेडरूम बढ़ाता है और डायनेमिक रेंज को अधिकतम करता है।
NJW1194 एक 2-चैनल इलेक्ट्रॉनिक वॉल्यूम है जिसमें 4-इन 1-आउट स्टीरियो ऑडियो सेलेक्टर और टोन कंट्रोल है। यह प्रतिरोध सीढ़ी सर्किट के साथ कम शोर और कम विरूपण विशेषताओं का प्रदर्शन करता है । यह -117dBVtyp लो आउटपुट नॉइज़, -120dBtyp चैनल सेपरेशन और ट्रेबल-बेस वॉल्यूम एडजस्टमेंट के लिए 0.5dB स्टेप हासिल करता है।
एनालॉग डिवाइसेस कंपनी की AD-1955 डिकोडिंग चिप 24-बिट्स, 192kHz नमूना दर PCM ऑडियो डेटा का समर्थन करती है।
3. मुख्य विशेषताएं
4. ध्वनि प्रभाव
AD-86D अधिकांश संगीत प्रकारों के लिए व्यापक आवृत्ति रेंज का समर्थन करता है और विश्लेषणात्मक स्वर और वाद्य ध्वनि लाता है। अपने अच्छे चैनल सेपरेशन के साथ, शास्त्रीय या रॉक संगीत के लिए कोई फर्क नहीं पड़ता, AD-86D आपको ब्राइट ट्रेबल, ब्लोट मिड-रेंज और सोनिक बास देगा।
