Dolby Atmos स्पीकर को अच्छी तरह से लगाने के लिए आपको सटीक नंबरों की आवश्यकता होती है। 5.1.2 सेटअप में, 45° एलिवेशन पर, या क्षैतिज से 65° पर दो ओवरहेड स्पीकर लगाएं। 7.1.4 लेआउट मुख्य सुनने की स्थिति के सामने 45° और पीछे 135° पर चार टॉप स्पीकर का उपयोग करता है। 9.3.4 सिस्टम फ्रंट-वाइड और रियर ओवरहेड पोजीशन को जोड़ता है।

ऊंचाई भी उतनी ही मायने रखती है। ओवरहेड स्पीकर को कान के स्तर से 30–55 इंच ऊपर लगाएं और प्रत्येक को मुख्य सुनने की स्थिति की ओर लक्षित करें। Dolby का मार्गदर्शन प्रत्येक टॉप स्पीकर के ध्वनिक केंद्र को कम से कम 2.4 मीटर ऊंचा, 1.2 मीटर कान के स्तर से लगभग 1.2 मीटर ऊपर सेट करता है, जिसमें कोई अधिकतम सीमा नहीं बताई गई है। बेड लेयर एक बेसलाइन का पालन करती है: कान के स्तर के सभी ट्वीटर बैठे हुए कान की ऊंचाई पर, लगभग 36–42 इंच पर बैठते हैं। एक Tonewinner TD-8 7.1 होम थिएटर स्पीकर सिस्टम आपको इन कोणों के लिए एक ठोस आधार देता है।

प्रत्येक ओवरहेड को सीधे नीचे की ओर नहीं, बल्कि मुख्य सुनने की स्थिति की ओर लक्षित रखें।

मुख्य बातें

• सटीक Dolby Atmos ध्वनि के लिए ओवरहेड स्पीकर को 45° एलिवेशन (क्षैतिज से 65°) पर लगाएं।
• ओवरहेड स्पीकर को कान के स्तर से 30–55 इंच ऊपर रखें और उन्हें अपने मुख्य सुनने की स्थिति की ओर लक्षित करें।
• स्पीकरों के बीच सुचारू पैनिंग के लिए सभी बेड-लेयर ट्वीटर को बैठे हुए कान की ऊंचाई (36–42 इंच) पर सेट करें।

Dolby Atmos में संख्याओं का क्या अर्थ है

5.1.2, 7.1.4, और 9.3.4 को पढ़ना

प्रत्येक Dolby Atmos लेबल में तीन संख्याएँ होती हैं, और प्रत्येक स्थिति आपको लेआउट के बारे में कुछ विशिष्ट बताती है। नोटेशन को बाएं से दाएं पढ़ें और आप सेकंडों में किसी भी कॉन्फ़िगरेशन को डिकोड कर सकते हैं।

आप इस योजना को हर लेआउट पर लागू कर सकते हैं। एक 5.1.2 सिस्टम आपको पांच बेड चैनल, एक LFE चैनल और दो ओवरहेड चैनल देता है। एक 7.1.4 सिस्टम सात बेड चैनलों, एक LFE चैनल और चार ऊंचाई चैनलों तक स्केल करता है। 9.3.4 लेआउट दो और बेड चैनल और दो और सबवूफर जोड़ता है।

बेड लेयर बनाम ओवरहेड चैनल

बेड लेयर और ओवरहेड चैनल अलग-अलग काम करते हैं, और इंस्टॉलेशन के दौरान आपको उन्हें अलग-अलग सिस्टम के रूप में मानना ​​चाहिए। बेड चैनल आपके कमरे की दीवारों और फर्श पर एंकर की गई ध्वनियों को पुनरुत्पादित करते हैं। उनकी इमेजिंग स्पीकर की स्थिति पर बहुत अधिक निर्भर करती है, इसलिए स्पीकर जोड़े के बीच कोणीय रिक्ति मायने रखती है। ओवरहेड चैनलElevated ऑब्जेक्ट और ओवरहेड पैन को प्रस्तुत करते हैं। एक भौतिक टॉप-मिडल स्पीकर दूर के फ्रंट और रियर हाइट्स के बीच फैंटम इमेजिंग की तुलना में अधिक अलग ओवरहेड इमेजिंग प्रदान करता है।

चौड़े चैनलों पर एक चेतावनी लागू होती है। जैसा कि Dolby मार्गदर्शन नोट करता है:

"Atmos केवल मूविंग ऑब्जेक्ट्स के लिए वाइड का उपयोग करता है इसलिए मुख्य और साइड्स के बीच एक मजबूत छवि को पाटने के लिए वाइड पर निर्भर लेआउट में कोई भी बेड साउंड (अधिकांश फिल्मों में बहुत सारे होते हैं) कमजोर ध्वनि वाले होंगे। टॉप मिडल को आम तौर पर यह समस्या नहीं होती है।"

सामान्य प्लेसमेंट सिद्धांत

मुख्य सुनने की स्थिति का पता लगाना

इस गाइड में हर कोण एक बिंदु से निकलता है: मुख्य सुनने की स्थिति (MLP)। वह सीट चुनें जहाँ आप सबसे अधिक सामग्री देखते हैं। फर्श से नहीं, बल्कि उस सीट के कान की ऊँचाई से मापें। एक साधारण फ़्लोर प्लान पर MLP को चिह्नित करें। सभी क्षैतिज कोण और दूरियाँ इस एक बिंदु को संदर्भित करती हैं। एक केंद्रित MLP आपको सममित स्पीकर रिक्ति और सामने के चरण में संतुलित इमेजिंग देता है।

कान के स्तर की ऊंचाई और बेड लेयर

प्रत्येक बेड-लेयर ट्वीटर को बैठे हुए कान की ऊंचाई पर सेट करें, फर्श से लगभग 36–42 इंच। यह बेसलाइन ध्वनि के क्षैतिज तल को आपके कानों के साथ संरेखित रखती है। टेप माप से अपने बैठे हुए कान की ऊंचाई को मापें। बाएं, केंद्र, दाएं और सराउंड स्पीकर के लिए उस नंबर का उपयोग करें। बेड लेयर में लगातार ट्वीटर की ऊंचाई चैनलों के बीच सुचारू पैनिंग को संरक्षित करती है।

Dolby का अनुशंसित ओवरहेड कोण

Dolby 45° एलिवेशन पर ओवरहेड स्पीकर निर्दिष्ट करता है, जो क्षैतिज से 65° के बराबर है। इस कोण को MLP से प्रत्येक टॉप स्पीकर के ध्वनिक केंद्र तक मापें। सीधे नीचे की ओर करने के बजाय प्रत्येक ओवरहेड ड्राइवर को MLP पर लक्षित करें। नीचे दी गई तालिका मुख्य प्लेसमेंट मानों को सारांशित करती है।

मुख्य सुनने की स्थिति से प्रत्येक ओवरहेड कोण को मापें, और माउंटिंग को अंतिम रूप देने से पहले चांदा (प्रोट्रैक्टर) या एंगल ऐप से प्रत्येक की पुष्टि करें।

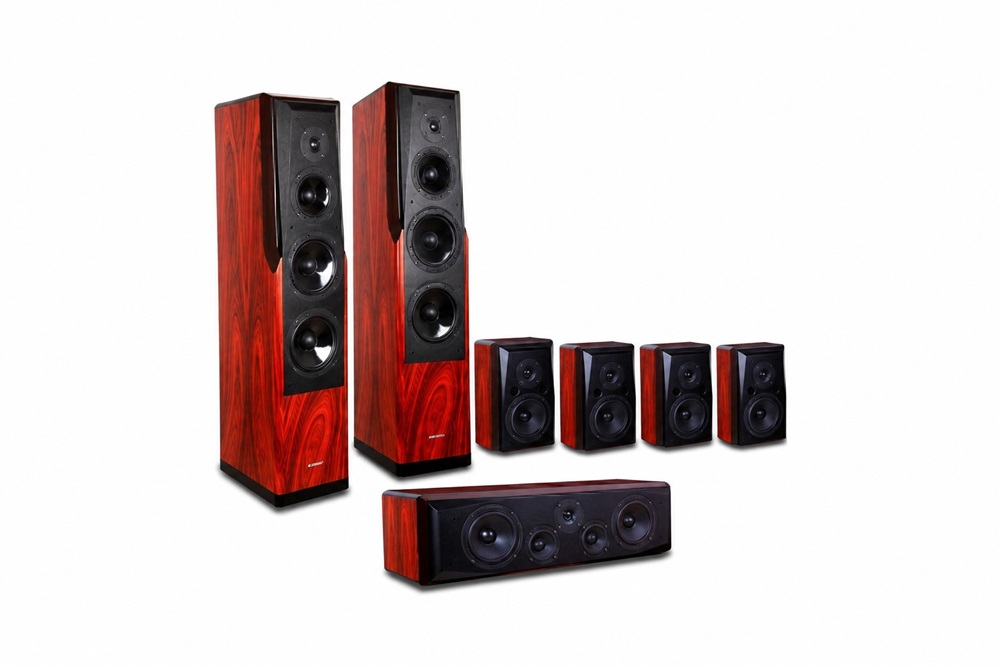

एक Tonewinner TD-8 7.1 होम थिएटर स्पीकर सिस्टमइन सिद्धांतों के साथ अच्छी तरह मेल खाता है, और इसका कैलिब्रेशन-अनुकूल डिज़ाइन आपको सटीक कोण और स्तर निर्धारित करने में मदद करता है।

5.1.2 प्लेसमेंट कोण और ऊँचाइयाँ

5.1.2 लेआउट आपको Dolby Atmos में प्रवेश करने का सबसे सरल मार्ग देता है। आप कान की ऊँचाई पर पांच बेड स्पीकर और सुनने के क्षेत्र के ऊपर दो ओवरहेड स्पीकर रखते हैं। नीचे दिया गया प्रत्येक कोण मुख्य सुनने की स्थिति (MLP) को संदर्भित करता है। उस सीट से प्रत्येक मान को मापें, और एक भी छेद करने से पहले अपने नंबर दर्ज करें।

बेड लेयर: बाएँ, केंद्र और दाएँ

आगे के तीन स्पीकर आपके पूरे सिस्टम का आधार बनाते हैं। Dolby बाएँ और दाएँ मुख्य स्पीकरों के लिए 22–30° कोण निर्दिष्ट करता है, जिसे MLP से प्रत्येक स्पीकर के ध्वustic केंद्र तक मापा जाता है। जब आपका कमरा अनुमति देता है, तो उस विंडो के बीच का लक्ष्य रखें, लगभग 26°। सेंटर चैनल 0° पर बैठता है, सीधे MLP के सामने।

सभी तीन ट्वीटरों को बैठे हुए कान की ऊँचाई पर सेट करें, फर्श से लगभग 36–42 इंच। तीनों ट्वीटरों को एक क्षैतिज रेखा पर रखें। मुख्य स्पीकरों से ऊपर या नीचे लगा सेंटर चैनल सामने के चरण में संवाद पैन को धुंधला कर देता है।

टो-इन यहाँ मायने रखता है। प्रत्येक मुख्य स्पीकर को अंदर की ओर कोण दें ताकि उसका ट्वीटर अक्ष MLP की ओर इंगित करे। यह संरेखण सामने की छवि को तेज करता है और बाएं-केंद्र-दाएं संक्रमण को सुचारू रखता है। एक Tonewinner TD-8 7.1 होम थिएटर स्पीकर सिस्टम आपको मेल खाने वाली फ्रंट-स्टेज आवाज देता है, ताकि एक बार जब आप कोणों को सही ढंग से सेट कर लें, तो तीनों स्पीकर साफ-सुथरे ढंग से मिल जाएं।

MLP से प्रत्येक फ्रंट स्पीकर की दूरी समान होनी चाहिए। टेप माप का उपयोग करें, अपनी आँखों का नहीं। केंद्र रेखा पर समरूपता कमरे में हर श्रोता के लिए स्थिर इमेजिंग को सुरक्षित रखती है।

बेड लेयर: 90–110 डिग्री पर सराउंड्स

सराउंड स्पीकर MLP के पास और थोड़ा पीछे बैठते हैं। Dolby उन्हें सामने की केंद्र रेखा से 90–110° पर रखता है, जिसे क्षैतिज रूप से मापा जाता है। 90° स्थिति प्रत्येक सराउंड को सीधे आपके किनारे रखती है। 110° स्थिति उन्हें आपके कानों के पीछे खींचती है। दोनों काम करते हैं, और पसंद आपके कमरे के आकार और सीट के स्थान पर निर्भर करती है।

सराउंड्स को सामने के तीन के समान कान की ऊँचाई पर माउंट करें, 36–42 इंच। सभी पांच बेड स्पीकरों में लगातार ट्वीटर की ऊँचाई पैनिंग को प्राकृतिक रखती है क्योंकि ध्वनियाँ सामने से पीछे की ओर यात्रा करती हैं। प्रत्येक सराउंड ट्वीटर को विपरीत दीवार पर नहीं, बल्कि MLP की ओर लक्षित करें।

सराउंड्स को पास की दीवारों और फर्नीचर से दूर रखें। एक साइड दीवार के खिलाफ दबा हुआ स्पीकर शुरुआती प्रतिबिंब पैदा करता है जो सराउंड फील्ड को धुंधला कर देता है। जब आपका लेआउट अनुमति देता है तो प्रत्येक कैबिनेट को सांस लेने की थोड़ी जगह दें।

नीचे दी गई तालिका त्वरित संदर्भ के लिए 5.1.2 बेड-लेयर लक्ष्यों को एकत्र करती है।

ओवरहेड: 45 डिग्री पर दो टॉप स्पीकर

दो ओवरहेड स्पीकर 5.1.2 लेआउट को पूरा करते हैं। Dolby प्रत्येक टॉप स्पीकर के लिए 45° ऊंचाई कोण निर्दिष्ट करता है, जो क्षैतिज से 65° के बराबर है। इस कोण को MLP से प्रत्येक स्पीकर के ध्वनिक केंद्र तक मापें।

दो टॉप्स को बाएं और दाएं मुख्य के साथ लाइन में रखें। उनकी क्षैतिज स्थिति सामने के चरण को प्रतिबिंबित करती है, इसलिए ओवरहेड प्रभाव नीचे की बेड लेयर के साथ कदम से कदम मिलाकर चलते हैं। उन्हें कान के स्तर से 30–55 इंच ऊपर माउंट करें, और सीधे नीचे की बजाय प्रत्येक ड्राइवर को MLP पर लक्षित करें।

दोनों ओवरहेड पोजीशन को लॉक करने के लिए इस अनुक्रम का पालन करें:

1. फर्श पर MLP को चिह्नित करें और अपने बैठे हुए कान की ऊँचाई पर ध्यान दें।
2. चांदा (प्रोट्रैक्टर) या एंगल ऐप का उपयोग करके MLP से छत की ओर 45° ऊंचाई मापें।
3. पुष्टि करें कि माउंटिंग की ऊँचाई कान के स्तर से 30–55 इंच ऊपर है।
4. जांचें कि प्रत्येक शीर्ष स्पीकर सीधे अपने मिलान वाले मुख्य स्पीकर के ऊपर स्थित है।
5. दोनों ड्राइवरों को MLP पर लक्षित करें और माउंट को कस लें।

Dolby का मार्गदर्शन प्रत्येक शीर्ष स्पीकर के ध्वनिक केंद्र को कम से कम 2.4 मीटर ऊँचा, 1.2 मीटर कान के स्तर से लगभग 1.2 मीटर ऊपर सेट करता है, जिसमें कोई अधिकतम सीमा नहीं बताई गई है।

8 फीट या उससे अधिक की छत की ऊँचाई 45° ज्यामिति को प्राप्त करना आसान बनाती है। निचली छतें उपलब्ध ऊँचाई विंडो को संकुचित करती हैं, इसलिए पहले कोण को सत्यापित करें और यदि आवश्यक हो तो क्षैतिज दूरी को समायोजित करें। अपने चुने हुए माउंटिंग ऊँचाई पर 45° ऊंचाई को बनाए रखने के लिए शीर्ष को छत के साथ थोड़ा आगे या पीछे ले जाएं।

Tonewinner TD-8 7.1 होम थिएटर स्पीकर सिस्टम इस दो-ओवरहेड कॉन्फ़िगरेशन का अच्छी तरह से समर्थन करता है। इसका कैलिब्रेशन-अनुकूल डिज़ाइन आपको शीर्ष जोड़ी के लिए दूरियों और स्तरों को डायल करने देता है, ताकि ओवरहेड लेयर इसके ऊपर तैरने के बजाय बेड लेयर के साथ एकीकृत हो जाए।

7.1.4 प्लेसमेंट कोण और ऊँचाई

7.1.4 लेआउट आपके ओवरहेड कवरेज को दोगुना कर देता है और बेड लेयर में दो साइड सराउंड जोड़ता है। अब आप सात कान-स्तर के स्पीकर और चार छत वाले स्पीकर रखते हैं। हर कोण अभी भी मुख्य सुनने की स्थिति (MLP) से विकिरण करता है, इसलिए उस सीट को पहले चिह्नित करें और अपनी बैठी हुई कान की ऊँचाई से मापें।

बेड लेयर: फ्रंट और साइड सराउंड

7.1.4 सिस्टम में फ्रंट स्टेज 5.1.2 लेआउट से मेल खाती है। बाएं और दाएं मुख्य को MLP से 22–30° पर रखें, केंद्र चैनल 0° पर हो। तीनों ट्वीटर को बैठी हुई कान की ऊँचाई पर सेट करें, लगभग 36–42 इंच। प्रत्येक मुख्य को अंदर की ओर झुकाएं ताकि उसका ट्वीटर अक्ष MLP पर इंगित करे।

साइड सराउंड फ्रंट सेंटर लाइन से 90–110° पर बैठते हैं, सीधे आपकी सीट के बगल में या थोड़ा पीछे। उन्हें आगे के तीन के समान कान की ऊँचाई पर माउंट करें। प्रत्येक ट्वीटर को MLP पर लक्षित करें और कैबिनेट्स को साइड दीवारों से कुछ इंच दूर रखें।

दो रियर सराउंड सात-चेनियल बेड को पूरा करते हैं। Dolby उन्हें फ्रंट सेंटर लाइन से 135–150° पर, MLP के पीछे रखता है। उन्हें सुनने की सीट की ओर अंदर की ओर कोण दें। उनके ट्वीटर को बेड लेयर के बाकी हिस्सों की तरह ही 36–42 इंच की लाइन पर रखें। सभी सात स्पीकरों में लगातार ऊँचाई पैन को सुचारू रखती है क्योंकि ध्वनियाँ स्क्रीन से पीछे की दीवार तक यात्रा करती हैं।

7.1.4 कमरे में समरूपता 5.1.2 कमरे की तुलना में अधिक मायने रखती है। MLP से प्रत्येक सराउंड जोड़ी की दूरी को मापें और बाएं और दाएं मानों का मिलान करें। कुछ इंच की बेमेलता सराउंड इमेज को एक तरफ खींच देती है।

ओवरहेड: 45 और 135 डिग्री पर चार शीर्ष स्पीकर

चार ओवरहेड स्पीकर आपको अलग-अलग फ्रंट और रियर हाइट चैनल देते हैं। Dolby का 7.1.4 ओवरहेड सेटअप गाइड चार हाइट चैनलों की पुष्टि करता है: बाएं और दाएं टॉप फ्रंट ओवरहेड स्पीकर और बाएं और दाएं टॉप रियर ओवरहेड स्पीकर। गाइड यह भी सलाह देता है कि प्रत्येक स्पीकर को एक केंद्रीय बैठने के बिंदु की ओर कोण दिया जाए।

टॉप फ्रंट जोड़ी को MLP के सामने 45° ऊंचाई पर रखें, जो क्षैतिज से 65° के बराबर है। टॉप रियर जोड़ी को MLP के पीछे 135° पर रखें। 135° का आंकड़ा MLP के चारों ओर क्षैतिज कोण को मापता है, इसलिए पीछे के शीर्ष आपकी सीट पर सामने की जोड़ी को दर्शाते हैं। सभी चार शीर्षों को कान के स्तर से 30–55 इंच ऊपर माउंट करें और प्रत्येक ड्राइवर को MLP पर लक्षित करें।

चारों ऊँचाई चैनलों के लिए Dolby के आधिकारिक ऊंचाई कोण बैठे हुए श्रोता के कान के स्तर से मापे गए 65° से 100° की सीमा के भीतर शीर्ष सामने और शीर्ष पीछे दोनों स्पीकरों को रखते हैं। 65° पर स्पीकर केंद्र से स्पष्ट रूप से आगे या पीछे रहता है। 100° पर यह लंबवत से गुजरता है, जिसे आप केवल एंगल्ड बैफल्स या ऑन-वॉल माउंट के साथ प्राप्त कर सकते हैं। ये चौड़े कोण सीधे आपके सिर के ऊपर बैठने के बजाय आगे और पीछे फैलने वाली ओवरहेड ध्वनि की भावना पैदा करते हैं।

इस तालिका को अपनी कार्यशील खिड़की के रूप में उपयोग करें। दोनों जोड़ियों के लिए 65° से शुरू करें और 100° की ओर तभी समायोजित करें जब आपकी छत की ऊँचाई और माउंट इसकी अनुमति दें। एक मानक 8-फुट की छत आमतौर पर टॉप्स को सीमा के निचले छोर के पास रखती है। ऊंची छतें खिड़की का अधिक हिस्सा खोलती हैं।

सभी चारों ओवरहेड्स को सेट करने के लिए इस क्रम का पालन करें:

1. MLP को चिह्नित करें और अपनी बैठी हुई कान की ऊँचाई को रिकॉर्ड करें।
2. टॉप फ्रंट जोड़ी के लिए छत की ओर 45° ऊंचाई मापें।
3. टॉप रियर जोड़ी के लिए MLP के चारों ओर 135° मापें।
4. पुष्टि करें कि प्रत्येक माउंटिंग पॉइंट कान के स्तर से 30–55 इंच ऊपर स्थित है।
5. कमरे की अनुमति के अनुसार प्रत्येक टॉप को उसके मिलान वाले बेड स्पीकर के साथ संरेखित करें।
6. सभी चारों ड्राइवरों को MLP की ओर लक्षित करें और माउंट को कस लें।

ऊपरी आगे वाली जोड़ी बाएं और दाएं मुख्य स्पीकरों के ठीक ऊपर होनी चाहिए। ऊपरी पीछे वाली जोड़ी रियर सराउंड्स के ऊपर और थोड़ी बाहर होनी चाहिए। यह एलाइनमेंट ओवरहेड ऑब्जेक्ट्स को नीचे की बेड लेयर के साथ तालमेल बिठाकर पैन करने की अनुमति देता है।

एक TD-8 7.1 होम थिएटर स्पीकर सिस्टम इस चार-ओवरहेड लेआउट के लिए अच्छी तरह फिट बैठता है। इसका कैलिब्रेशन-अनुकूल डिज़ाइन आपको टॉप फ्रंट और टॉप रियर जोड़ियों के लिए अलग-अलग दूरी और स्तर सेट करने देता है, जिससे हाइट लेयर अलग लगने के बजाय बेड लेयर के साथ घुलमिल जाती है।

किसी भी सीलिंग माउंट को अंतिम रूप देने से पहले प्रोटेक्टर या एंगल ऐप से 45° फ्रंट और 135° रियर स्थितियों को सत्यापित करें।

9.3.4 प्लेसमेंट कोण और ऊंचाइयां

9.3.4 लेआउट बेड लेयर को नौ चैनलों तक विस्तारित करता है और एक तीसरा सबवूफर जोड़ता है। आप 7.1.4 लेआउट के चार ओवरहेड स्पीकरों को बनाए रखते हैं। बैठे हुए कान की ऊंचाई पर मुख्य सुनने की स्थिति (MLP) से प्रत्येक कोण को मापें।

बेड लेयर: वाइड और रियर सराउंड्स

फ्रंट-वाइड स्पीकर आपके मुख्य और साइड सराउंड्स के बीच के अंतर को भरते हैं। डॉल्बी उन्हें फ्रंट सेंटर लाइन से लगभग 60° पर रखता है। उनके ट्वीटर्स को बैठे हुए कान की ऊंचाई पर, लगभग 36-42 इंच पर सेट करें, और प्रत्येक को MLP पर लक्षित करें।

रियर सराउंड्स MLP के पीछे 135–150° पर स्थित होते हैं, जो 7.1.4 स्थितियों से मेल खाते हैं। सभी नौ बेड ट्वीटर्स को एक क्षैतिज रेखा पर रखें। सेंटर लाइन में समरूपता हर सीट के लिए स्थिर इमेजिंग को सुरक्षित रखती है।

ओवरहेड: चार टॉप स्पीकर

ओवरहेड लेयर 7.1.4 ज्यामिति को दोहराती है। टॉप फ्रंट जोड़े को MLP के सामने 45° ऊंचाई पर माउंट करें, जो क्षैतिज से 65° के बराबर है। टॉप रियर जोड़े को MLP के पीछे 135° पर रखें। चारों टॉप को कान के स्तर से 30–55 इंच ऊपर सेट करें और प्रत्येक ड्राइवर को MLP पर लक्षित करें।

तीन-सबवूफर पोजीशनिंग

तीन सबवूफर अधिक सीटों पर रूम मोड को सुचारू बनाते हैं। प्रत्येक फ्रंट कोने के पास एक सब रखें और तीसरे को रियर वॉल या साइड वॉल के साथ रखें। अपने रिसीवर का कैलिब्रेशन रूटीन चलाएँ, फिर कान से प्रत्येक सब का स्तर और विलंब (डिले) समायोजित करें। एक Tonewinner TD-8 7.1 home theatre speaker system आपको इस मल्टी-सब लेआउट के लिए कैलिब्रेशन के अनुकूल आधार देता है।

अपने TD-8 7.1 होम थिएटर स्पीकर सिस्टम का कैलिब्रेशन और लेवल-मैचिंग

कोण और ऊँचाइयाँ ज्यामिति तय करती हैं। कैलिब्रेशन हर स्पीकर को एक सिस्टम के रूप में काम कराता है। TD-8 7.1 होम थिएटर स्पीकर सिस्टम सावधानीपूर्वक सेटअप पर अच्छी प्रतिक्रिया देता है, और कुछ मापे गए चरण सटीक समय और संतुलित स्तर को लॉक कर देंगे।

दूरी और विलंब (डिले) सेट करना

दूरी की सेटिंग आपके रिसीवर को बताती है कि प्रत्येक स्पीकर की ध्वनि को आपके कानों तक पहुँचने में कितना समय लगता है। इस क्रम का पालन करें:

1. अपने रिसीवर के सेटअप में स्पीकर डिस्टेंस या स्पीकर डिले मेनू खोलें।
2. सुनने की स्थिति में प्रत्येक स्पीकर के फ्रंट बैफल से अपने कानों तक मापें। टेप को ज़मीन के समानांतर रखें और अपनी सामान्य बैठने की मुद्रा से मापें।
3. प्रत्येक मान दर्ज करें। अधिकांश रिसीवर 0.5 फीट की वृद्धि स्वीकार करते हैं, और बेहतर मॉडल 0.1 फीट रिज़ॉल्यूशन की अनुमति देते हैं।
4. सबवूफर को उसकी वास्तविक दूरी से लगभग 7 फीट अधिक पर सेट करें। यह ऑफसेट 80 Hz क्रॉसओवर पर बास रिफ्लेक्शन को ध्यान में रखता है।

एक उपयोगकर्ता ने सभी स्पीकरों को सेंटर चैनल के साथ समय-संरेखित किया, फिर परिणामों के लगभग एक इंच के भीतर आने तक टाइमिंग चिरप के साथ दूरियों को समायोजित किया। कान की ऊंचाई पर लेज़र माप ने रिसीवर के नंबरों की पुष्टि की।

स्पीकर स्तरों का मिलान करना

एस,पी.एल (SPL) मीटर के साथ प्रत्येक स्पीकर को लगभग 75 dB पर कैलिब्रेट करें, और सबवूफर को 77 dB के पास सेट करें। अपने रिसीवर के ऑटो-सेटअप परिणामों को मैन्युअल रूप से सत्यापित करें, क्योंकि दिशात्मक माइक्रोफोन कमरे को गलत पढ़ सकते हैं। डिस्क से ज्ञात परीक्षण स्वर रिसीवर में फीड करें और 0 dB वॉल्यूम सेटिंग पर कैलिब्रेट करें। UMIK-1 जैसा एक माप माइक सबसे लगातार परिणाम देता है।

प्रोटेक्टर या ऐप से कोणों का सत्यापन करना

प्रत्येक ओवरहेड कोण को एक अंतिम बार जाँचें। एक प्रोटेक्टर या फ़ोन एंगल ऐप 45° ऊंचाई और 135° रियर स्थितियों की पुष्टि करता है। यहाँ छोटी त्रुटियाँ ऊँचाई परत को धुंधला कर देती हैं, इसलिए समाप्त करने से पहले सत्यापित करें।

अपने ओवरहेड्स को 45° ऊंचाई (क्षैतिज से 65°), कान के स्तर से 30–55 इंच ऊपर माउंट करें। बेड-लेयर ट्वीटर्स को बैठे हुए कान की ऊंचाई पर रखें। 5.1.2 लेआउट 45° पर दो टॉप का उपयोग करता है। 7.1.4 लेआउट 45° फ्रंट और 135° रियर पर चार टॉप का उपयोग करता है। 9.3.4 लेआउट चौड़े सरराउंड और तीसरा सबवूफर जोड़ता है। Tonewinner TD-8 7.1 home theatre speaker system और इसका कैलिब्रेशन-अनुकूल डिज़ाइन सटीक कोण मिलान को आसान बनाता है। सेटअप गाइड या पेशेवर इंस्टॉलर के साथ अपनी नियुक्ति को सत्यापित करें।

अक्सर पूछे जाने वाले प्रश्न

ड Dolby Atmos स्पीकरों के लिए सटीक ओवरहेड कोण क्या है?

ओवरहेड स्पीकरों को 45° ऊंचाई पर माउंट करें, जो क्षैतिज से 65° के बराबर है। मुख्य सुनने की स्थिति से प्रत्येक टॉप स्पीकर के ध्वनिक केंद्र तक इस कोण को मापें।

Dolby Atmos ओवरहेड स्पीकर कान के स्तर से कितनी ऊपर बैठने चाहिए?

ओवरहेड स्पीकरों को बैठे हुए कान के स्तर से 30–55 इंच ऊपर रखें। मुख्य सुनने की स्थिति पर प्रत्येक ड्राइवर को लक्षित करें। डॉल्बी न्यूनतम ध्वनिक केंद्र 2.4 मीटर पर बिना किसी बताए अधिकतम के सेट करता है।

क्या Dolby Atmos ओवरहेड स्पीकर सीधे नीचे की ओर इशारा करने चाहिए?

नहीं। प्रत्येक ओवरहेड ड्राइवर को मुख्य सुनने की स्थिति की ओर कोण दें। प्रत्यक्ष लक्ष्यीकरण ऊंचाई इमेजिंग को तेज करता है और ओवरहेड पैन को नीचे की बेड परत पर लॉक रखता है।
